UPPER HYD PIPING(ATTACH, MCV TYPE 2) экскаватора гусеничного Hyundai R330LC-9SH
UPPER HYD PIPING(ATTACH, MCV TYPE 2) экскаватора гусеничного Hyundai R330LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3115
Наименование:UPPER HYD PIPING(ATTACH, MCV TYPE 2)
Версия:2014. 3.31 REV.14C

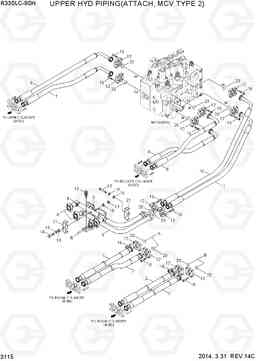

UPPER HYD PIPING(ATTACH, MCV TYPE 2) R330LC-9SH
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 30Q9-15530 | attatch линия установить | 1 | ||
1 | 31Q9-11501 | Шланг в сборе | 2 | ||
1 | 31Q9-15911 | HOSE ASSY-FLG(HI-GRADE) | 2 | ||
10 | 31Q8-11380 | Рукав высокого давления (РВД) | 1 | ||
10 | 31Q8-15980 | HOSE ASSY(HI-GRADE) | 1 | ||
11 | 31Q8-11390 | Рукав высокого давления (РВД) | 1 | ||
11 | 31Q8-15990 | HOSE ASSY(HI-GRADE) | 1 | ||
12 | P173-160104 | фланец гидрокси, сплит | 24 | ||
13 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
14 | S017-121006 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
15 | S037-123026 | Болт | 2 | ||
16 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 48 | ||
17 | S205-12100B | Гайка | 1 | ||
18 | S403-12200B | Плоская шайба | 3 | ||
19 | S411-120006 | Шайба пружинная | 2 | ||
2 | 31Q9-11511 | Шланг в сборе | 2 | ||
2 | 31Q9-15921 | HOSE ASSY-FLG(HI-GRADE) | 2 | ||
20 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
21 | 31Q6-11330 | Зажим | 2 | ||
3 | 31Q8-11302 | Кронштейн | 1 | ||
4 | 31Q8-11310 | Трубка | 1 | ||
5 | 31Q8-11320 | Трубка | 1 | ||
6 | 31Q8-11341 | Рукав высокого давления (РВД) | 1 | ||
6 | 31Q8-15940 | HOSE ASSY(HI-GRADE) | 1 | ||
7 | 31Q8-11351 | Рукав высокого давления (РВД) | 1 | ||
7 | 31Q8-15950 | HOSE ASSY(HI-GRADE) | 1 | ||
8 | 31Q8-11361 | Рукав высокого давления (РВД) | 1 | ||
8 | 31Q8-15960 | HOSE ASSY(HI-GRADE) | 1 | ||
9 | 31Q8-11371 | Рукав высокого давления (РВД) | 1 | ||
9 | 31Q8-15970 | HOSE ASSY(HI-GRADE) | 1 |
