TRAVEL MOTOR(2/2) экскаватора гусеничного Hyundai R330LC-9SH
TRAVEL MOTOR(2/2) экскаватора гусеничного Hyundai R330LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4130
Наименование:TRAVEL MOTOR(2/2)
Версия:2014.10.31 REV.14K

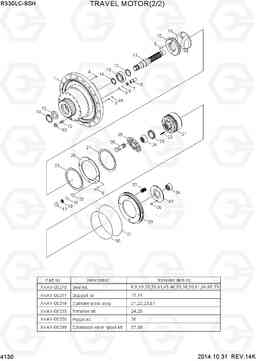

TRAVEL MOTOR(2/2) R330LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | @ | TRAVEL MOTOR | 1 |
SEE 4120
|
|
| *-2 | @ | T/REDUCTION GEAR | 1 | ||
| 1 | XKAY-01129 | вал корпус | 1 | ||
| 1 | XKAY-02052 | Корпус вал | 1 | ||
| 10 | XKAY-00206 | поршень автомата перекоса | 1 | ||
| 11 | XKAY-00207 | Вал | 1 | ||
| 12 | XKAY-00208 | Кольцо уплотнительное | 1 | ||
| 13 | XKAY-00209 | Подшипник роликовый | 1 | ||
| 14 | XKAY-00210 | кольцо остановка | 1 | ||
| 17 | XKAY-00214 | поршень автомата перекоса | 1 | ||
| 18 | XKAY-00215 | Стопор левый | 1 | ||
| 22 | XKAY-00221 | Пружина цилиндра | 9 | ||
| 23 | XKAY-00222 | Вставка | 1 | ||
| 24 | XKAY-00224 | Шариковая направляющая | 1 | ||
| 25 | XKAY-00225 | Пакет дисков | 1 | ||
| 27 | XKAY-00228 | пластина трения | 2 | ||
| 28 | XKAY-00229 | пластина сепаратора | 1 | ||
| 29 | XKAY-00973 | Поршень тормозной | 1 | ||
| 3 | XKAY-00199 | SCREW-ORIFICE | 2 | ||
| 30 | XKAY-00231 | Кольцо поршневое 252 | 1 | ||
| 31 | XKAY-00232 | Кольцо поршневое 278 | 1 | ||
| 32 | XKAY-00233 | SPRING-BRAKE | 10 | ||
| 34 | XKAY-00235 | Подшипник роликовый игольчатый | 1 | ||
| 36 | XKAY-00237 | Золотник | 2 | ||
| 4 | XKAY-00199 | SCREW-ORIFICE | 1 | ||
| 5 | XKAY-00201 | контактный поддержка | 2 | ||
| 6 | XKAY-00202 | контактный тормоз | 4 | ||
| 63 | XKAY-00279 | Гайка | 1 | ||
| 67 | XKAY-00972 | Диск распределительный | 1 |
NOT USED
|
|
| 67 | XKAY-01505 | Диск распределительный | 1 | ||
| 7 | XKAY-00203 | Стопор стальной | 1 | ||
| 72 | XKAY-00273 | SCREW-LOCK | 1 | ||
| 74 | XKAY-00275 | Кольцо | 1 | ||
| I | XKAY-00211 | SUPPORT KIT | 1 | ||
| II | XKAY-00218 | Ремкомплект | 1 | ||
| II-A | XKAY-00219 | Ремкомплект блока цилиндров | 1 | ||
| II-B | XKAY-00223 | Ремкомплект | 1 | ||
| II-C | XKAY-00226 | Комплект поршневых | 1 | ||
| K | XKAY-00278 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K19 | XKAY-00216 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K20 | XKAY-00217 | Кольцо | 2 | ||
| K69 | XKAY-00270 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K73 | XKAY-00274 | Сальник | 1 | ||
| K8 | XKAY-00204 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K9 | XKAY-00205 | Кольцо | 3 | ||
| N15 | XKAY-00212 | Опора | 1 | ||
| N16 | XKAY-00213 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| N21 | XKAY-00220 | Блок цилиндров | 1 | ||
| N26 | XKAY-00227 | поршень и обуви в сборе | 9 |
