Гидроцилиндр стрелы экскаватора гусеничного Hyundai R330LC-9SH
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R330LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:

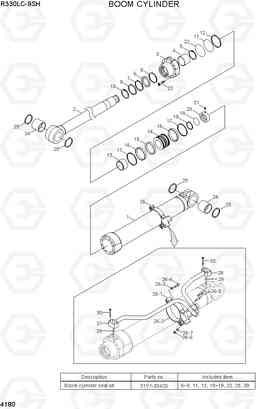

BOOM CYLINDER R330LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q9-50110 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31Q9-50120 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-33170 | цилиндра стрелы к югу | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-33180 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-121000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26090 | Кольцо | 1 | ||
| 14 | 31Y1-33310 | Поршень | 1 | ||
| 2 | 31Y1-33240 | Шток в сборе | 1 | ||
| 20 | 31YC-68090 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 31YC-15060 | Втулка поршневого пальца | 2 | ||
| 26 | 31Y1-33330 | группа в сборе LH | 1 | ||
| 26 | 31Y1-33340 | группа в сборе RH | 1 | ||
| 26-1 | 31Y1-33350 | Группа югу сборе LH | 1 | ||
| 26-1 | 31Y1-33360 | Группа югу сборе RH | 1 | ||
| 26-2 | 31Y1-33370 | Хомут | 1 | ||
| 26-3 | S411-120002 | Шайба пружинная | 4 | ||
| 26-4 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 26-6 | S205-101002 | Гайка | 4 | ||
| 26-7 | S411-100002 | Шайба пружинная | 4 | ||
| 27 | 31Y1-33380 | Трубка в сборе - R | 1 | ||
| 27 | 31Y1-33390 | Трубка в сборе - R | 1 | ||
| 28 | 31Y1-33400 | Трубка в сборе (B), левая | 1 | ||
| 28 | 31Y1-33410 | Трубка в сборе (B), правая | 1 | ||
| 3 | 31Y1-33270 | Сальник | 1 | ||
| 30 | S107-120554 | Болт | 8 | ||
| 4 | S732-105040 | Втулка | 1 | ||
| 5 | Y191-112000 | Кольцо стопорное | 1 | ||
| K | 31Y1-33420 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP140 | Кольцо | 1 | ||
| K15 | Y420-150000 | Уплотнение | 1 | ||
| K16 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-150202 | Пыльник | 2 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K22 | S632-145004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K25 | Y020-100100 | Пыльник | 4 | ||
| K29 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-105013 | уплотнение штока | 1 | ||
| K7 | Y180-105120 | Кольцо | 1 | ||
| K8 | Y240-105012 | Кольцевой буфер | 1 | ||
| K9 | Y110-105011 | стеклоочиститель пыли | 1 |
