BREAKER ASSY(1/3) экскаватора гусеничного Hyundai R330LC-9SH
BREAKER ASSY(1/3) экскаватора гусеничного Hyundai R330LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4400
Наименование:BREAKER ASSY(1/3)
Версия:2013. 1.31 REV.13A

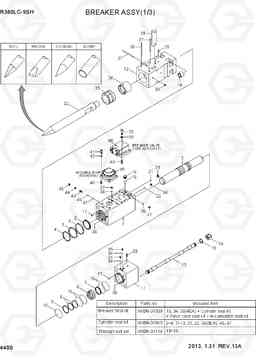

BREAKER ASSY(1/3) R330LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-4 | @ | DECAL ASSY | 1 |
SEE 4420
|
|
| K | XKBN-01839 | SEAL KIT-BREAKER | 1 |
SEE ILLUST
|
|
| S | XKBN-01114 | Комплект стяжных (уплотнительных) болтов | 1 |
SEE ILLUST
|
|
| * | 31Q8-81110 | гидрокси выключатель в сборе | 1 |
MOIL+WEDGE
|
|
| *-1 | @ | MAIN BODY ASSY | 1 | ||
| *-5 | @ | HOSE ASSY | 1 |
SEE 4420
|
|
| 1 | XKBN-01088 | цилиндр | 1 | ||
| 11 | XKBN-01099 | Крышка головки | 1 | ||
| 12 | XKBN-01123 | Глава передняя | 1 | ||
| 17 | XKBN-00901 | контактный стук | 2 | ||
| 19 | XKBN-00878 | подключите шестигранной головкой | 2 | ||
| 20 | XKBN-01111 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | XKBN-00986 | подключите шестигранной головкой | 1 | ||
| 24 | XKBN-00880 | подключите шестигранной головкой | 1 | ||
| 25 | XKBN-01924 | крышка передней (туго) | 1 | ||
| 26 | XKBN-01124 | Кольцо упорное | 1 | ||
| 27 | XKBN-01121 | контактный остановка | 3 | ||
| 28 | XKBN-01125 | контактный долото | 2 | ||
| 29 | XKBN-00892 | Масленка | 1 | ||
| 30 | XKBN-00893 | плагин полый | 3 | ||
| 31 | XKBN-00899 | воздушный колпак югу сборе | 1 | ||
| 32 | XKBN-01925 | долото MOIL | 1 |
STD
|
|
| 32 | XKBN-01926 | долото клин | 1 |
STD
|
|
| 32 | XKBN-01927 | долото коническая | 1 |
OPT
|
|
| 32 | XKBN-01928 | долото тупой | 1 |
OPT
|
|
| 33 | XKBN-00898 | COUPLING-SCREW | 1 | ||
| 35 | XKBN-00900 | подключите шестигранной головкой | 1 | ||
| 37 | XKBN-00881 | подключите шестигранной головкой | 5 | ||
| 38 | XKBN-01122 | контактный остановка | 2 | ||
| 39 | XKBN-01112 | Стопорная шайба рифленая (с насечкой) | 8 | ||
| 40 | XKBN-00985 | Катушка хели | 12 | ||
| 41 | XKBN-01113 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 42 | XKBN-01112 | Стопорная шайба рифленая (с насечкой) | 4 | ||
| 43 | XKBN-00989 | Клапан автоматического управления | 1 | ||
| 44 | XKBN-00884 | Стопорная шайба рифленая (с насечкой) | 1 | ||
| 45 | XKBN-00885 | Гайка | 1 | ||
| 48 | @ | CASE ASSY-VALVE | 1 |
SEE 4410
|
|
| 49 | @ | ACCUMULATOR ASSY | 1 |
SEE 4410
|
|
| 5 | XKBN-01092 | Поршень | 1 | ||
| 6 | XKBN-01094 | втулка цилиндра | 1 | ||
| K | XKBN-01840 | Ремкомплект гидроцилиндра (набор прокладок) | 1 |
SEE ILLUST
|
|
| K10 | XKBN-01098 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| K18 | XKBN-00877 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKBN-01089 | Кольцевой буфер | 1 | ||
| K21 | XKBN-00914 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K22 | XKBN-00127 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K3 | XKBN-01090 | U-PACKING | 2 | ||
| K34 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K36 | XKBN-00015 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| K4 | XKBN-01091 | Кольцо | 1 | ||
| K46 | XKBN-00886 | Кольцо | 1 | ||
| K47 | XKBN-00887 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | XKBN-01095 | кольцо Quad | 1 | ||
| K8 | XKBN-01096 | печать шаг | 2 | ||
| K9 | XKBN-01097 | Кольцевой буфер | 1 | ||
| S13 | XKBN-01115 | Стяжной (уплотнительный) болт | 4 | ||
| S14 | XKBN-01116 | ореха ерш | 4 | ||
| S15 | XKBN-01117 | Шайба стяжного (уплотнительного) болта | 4 | ||
| S16 | XKBN-01118 | Шестигранная гайка стяжного (стягивающего) болта | 4 |
