Гидробак экскаватора гусеничного Hyundai R35Z-7
Гидробак экскаватора гусеничного Hyundai R35Z-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:HYDRAULIC TANK
Версия:2014. 7.31 REV.14G

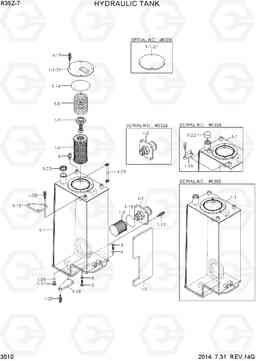

HYDRAULIC TANK R35Z-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | @ | HYD TANK ASSY | 1 | ||
| 1-1 | 31MH-01012 | HYD TANK WA | 1 | ||
| 1-1 | 31MH-01013 | HYD TANK WA | 1 | ||
| 1-1 | 31MH-01014 | HYD TANK WA | 1 | ||
| 1-1-21 | 31MH-01170 | COVER-RETURN | 1 | ||
| 1-1-21 | 31MH-01171 | возвращения крышки | 1 | ||
| 1-11 | P220-110104 | Заглушка | 1 | ||
| 1-14 | S632-135001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-15 | S632-110001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-17 | S037-102526 | Болт | 8 | ||
| 1-18 | 31MH-01410 | PLATE-BASE | 1 | ||
| 1-19 | 31MH-01420 | верхнего слоя | 1 | ||
| 1-19 | 31MH-01430 | PLATE-TOP | 1 | ||
| 1-2 | 31MH-01201 | SUCTION PIPE | 1 | ||
| 1-2 | 31MH-01260 | SUCTION PIPE | 1 | ||
| 1-2 | 31MH-01201 | SUCTION PIPE | 1 | ||
| 1-20 | S037-123026 | Болт | 7 | ||
| 1-20 | S037-123026 | Болт | 8 | ||
| 1-21 | E131-0473 | Уровнемер | 1 | ||
| 1-21 | 33Q6-02700 | GAUGE-LEVEL | 1 | ||
| 1-22 | 31MH-01250 | CAP ASSY-HYD TANK | 1 | ||
| 1-22 | 31MH-01240 | Крышка в сборе HyD бака | 1 | ||
| 1-23 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-3 | 31MH-01210 | Фильтр всасывающий | 1 | ||
| 1-4 | 31MH-01310 | Элемент фильтра возвратного, гидравлики | 1 | ||
| 1-4 | 31MH-01311 | Элемент фильтра возвратного, гидравлики | 1 | ||
| 1-5 | 31E9-1020 | с пружинным возвратом | 1 | ||
| 1-7 | 31M5-00240 | перепускной клапан | 1 | ||
| 1-9 | 31MH-01510 | INSULATION | 1 | ||
| 2 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | S037-123056 | Болт | 1 | ||
| 4 | 41M5-51920 | Прокладка регулировочная | 3 | ||
| 5 | S017-120156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | S441-120006 | Шайба | 3 | ||
| N1-22 | 31MH-01230 | Крышка в сборе | 1 |
