UPPER HYDRAULIC PIPING 1 экскаватора гусеничного Hyundai R35Z-7
UPPER HYDRAULIC PIPING 1 экскаватора гусеничного Hyundai R35Z-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING 1
Версия:2013. 6.30 REV.13F

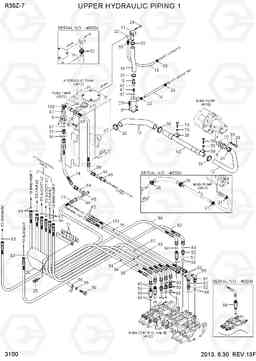

UPPER HYDRAULIC PIPING 1 R35Z-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31MH-10200 | PIPE-SUCTION | 1 | ||
| 100 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 101 | P920-045036 | Шланг в сборе | 1 | ||
| 11 | 31MH-10212 | в обратном трубопроводе | 1 | ||
| 12 | 31MH-10220 | всасывающий шланг | 1 | ||
| 13 | 31MH-10231 | всасывающий шланг | 1 | ||
| 14 | P760-052037 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 31MH-10241 | Рукав высокого давления (РВД) | 1 | ||
| 16 | 31MH-10270 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 31MH-10281 | COVER-SWING POST | 1 | ||
| 21 | 31MH-10670 | зажим резины | 1 |
STD
|
|
| 21 | 31MH-10292 | зажим резины | 1 |
OPT-Q/CLAMP
|
|
| 22 | S631-045001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 25 | S037-102526 | Болт | 2 | ||
| 27 | S037-102026 | Болт | 2 | ||
| 28 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30 | S572-630006 | Зажим | 4 | ||
| 30 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 31 | S572-570006 | Зажим | 4 | ||
| 31 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 32 | S572-460006 | Зажим | 4 | ||
| 32 | 31Q6-10810 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 33 | S572-250006 | Зажим | 8 | ||
| 34 | 31MH-10500 | зажим 1 отверстие | 1 | ||
| 35 | 31MH-10510 | зажим 1 отверстие | 1 | ||
| 39 | S411-120006 | Шайба пружинная | 6 | ||
| 41 | P000-110016 | Соединитель | 1 | ||
| 42 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 45 | 31MH-10320 | Тройник перегородка | 1 | ||
| 46 | 31MH-10330 | Разъем перегородка | 1 | ||
| 5 | 31M5-52121 | Клапан обратный | 1 | ||
| 50 | X500-110002 | Разъем | 2 | ||
| 50 | X500-110002 | Разъем | 3 | ||
| 51 | X500-110003 | Разъем | 1 | ||
| 52 | 31MH-10710 | Соединитель | 1 | ||
| 53 | X500-110013 | Разъем | 1 | ||
| 55 | 31N8-40140 | Соединитель | 1 | ||
| 56 | 31N8-40150 | Соединитель | 3 | ||
| 56 | 31N8-40150 | Соединитель | 1 | ||
| 57 | X511-106534 | Соединитель | 1 | ||
| 6 | 31MH-10160 | Клапан 3-х ходовой | 1 | ||
| 62 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 63 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 64 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 66 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 67 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 69 | S015-060206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 69 | S035-062026 | Болт | 2 | ||
| 70 | S403-12200B | Плоская шайба | 2 | ||
| 73 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 74 | 31MH-10440 | Шланг в сборе | 1 | ||
| 75 | P910-045031 | Шланг в сборе | 1 | ||
| 77 | P910-085030 | Шланг в сборе | 1 | ||
| 77 | P910-085029 | Шланг в сборе | 1 | ||
| 8 | 31MH-10181 | блок возврата | 1 | ||
| 84 | P930-065053 | Шланг в сборе | 1 | ||
| 85 | P930-065055 | Шланг в сборе | 1 | ||
| 86 | P930-085060 | Шланг в сборе | 1 | ||
| 87 | P930-065058 | Шланг в сборе | 1 | ||
| 89 | P930-082014 | Шланг в сборе | 1 | ||
| 9 | 31MH-10190 | Трубка в сборе | 1 | ||
| 92 | P930-085056 | Шланг в сборе | 1 | ||
| 93 | 31MH-10470 | Шланг в сборе | 1 | ||
| 94 | 31MH-10480 | Шланг в сборе | 1 | ||
| 95 | 31MH-10520 | направляющая для шланга | 2 | ||
| 96 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 97 | X850-515100 | Колено 90 поворотный, ORFS | 1 | ||
| 99 | X520-110012 | Штуцер 90 orfs | 1 |
