Каталог запчастей
-
Hyundai
-
R35Z-7
- Поворотный редуктор (Гидромотор поворота платформы)
Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R35Z-7
Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R35Z-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200

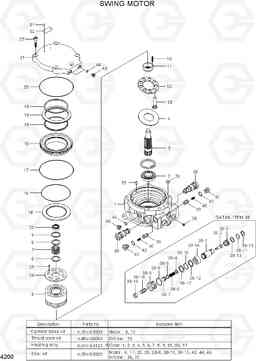

Наименование:SWING MOTOR
Версия:
SWING MOTOR R35Z-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31MH-11130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 |
SEE 4210
|
|
| *-1 | @ | MOTOR-SWING | 1 |
AXIAL PISTON
|
|
| 1 | XJBV-00006 | CASE | 1 | ||
| 10 | XJBV-00014 | Палец | 3 | ||
| 11 | XJBV-00015 | Держатель Держатель | 1 | ||
| 12 | XJBV-00016 | пластина держателя | 1 | ||
| 13 | @ | PISTON ASSY | 9 | ||
| 14 | XJBV-00017 | DISK | 1 | ||
| 15 | XJBV-00018 | Поршень тормозного цилиндра | 1 | ||
| 18 | XJBV-00021 | катушка | 2 | ||
| 19 | XJBV-00022 | Весной в сборе диск | 1 | ||
| 2 | XJBV-00007 | Подшипник | 1 | ||
| 21 | XJBV-00024 | Крышка | 1 | ||
| 22 | XJBV-00025 | Подшипник | 1 | ||
| 23 | XJBV-00026 | Палец | 1 | ||
| 24 | XJBV-00027 | Диск распределительный | 1 | ||
| 25 | XJBV-00028 | Палец | 2 | ||
| 27 | XJBV-00001 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 28 | XJBV-00030 | ORIFICE | 1 | ||
| 3 | XJBV-00008 | Вал | 1 | ||
| 38 | XJBV-00031 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 38-1 | @ | HOUSING-RELIEF | 1 | ||
| 38-10 | @ | O-RING | 1 | ||
| 38-12 | @ | RING-BACK UP | 2 | ||
| 38-14 | @ | PISTON | 1 | ||
| 38-15 | @ | SCREW-SET | 1 | ||
| 38-16 | @ | NUT | 1 | ||
| 38-2 | @ | POPPET | 1 | ||
| 38-3 | @ | SEAT-POPPET | 1 | ||
| 38-4 | @ | SEAT-SPRING | 1 | ||
| 38-5 | @ | SPRING | 1 | ||
| 38-6 | @ | PLUG | 1 | ||
| 38-7 | @ | GUIDE-SPRING | 1 | ||
| 38-9 | @ | O-RING | 1 | ||
| 39 | XJBV-00035 | Клапан обратный | 2 | ||
| 4 | XJBV-00009 | плита тяги | 1 | ||
| 40 | XJBV-00036 | Пружина | 2 | ||
| 41 | XJBV-00037 | Пробка (заглушка) | 2 | ||
| 43 | XJBV-00039 | Пробка (заглушка) | 2 | ||
| 45 | XJBV-00041 | Пробка (заглушка) | 1 | ||
| 5 | @ | BLOCK-CYLINDER | 1 | ||
| 51 | @ | NAME PLATE | 1 | ||
| 52 | @ | SCREW-DRIVE | 2 | ||
| 6 | XJBV-00010 | Фланец | 1 | ||
| 7 | XJBV-00011 | Пружина | 1 | ||
| 8 | XJBV-00012 | Шайба | 1 | ||
| 9 | XJBV-00013 | Кольцо стопорное | 1 | ||
| A | XJBV-00002 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| B1 | XJBV-00003 | cylilnder блок комплект | 1 |
SEE ILLUST
|
|
| B5 | XJBV-00004 | THRUST PLATE KIT | 1 |
SEE ILLUST
|
|
| B6 | XJBV-00123 | Картер (корпус) в сборе | 1 |
SEE ILLUST
|
|
| K16 | XJBV-00019 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K20 | XJBV-00023 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K26 | XJBV-00029 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K38-11 | XJBV-00033 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K38-13 | XJBV-00034 | Кольцо | 2 | ||
| K38-8 | XJBV-00032 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K42 | XJAA-00040 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K44 | XJBV-00058 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K46 | XJBV-00042 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| NK17 | XJBV-00020 | Кольцо уплотнительное (О-кольцо) | 1 |
