CABIN ASSY(1/5) экскаватора гусеничного Hyundai R35Z-7
CABIN ASSY(1/5) экскаватора гусеничного Hyundai R35Z-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6100
Наименование:CABIN ASSY(1/5)
Версия:2007. 7.31 REV.7G

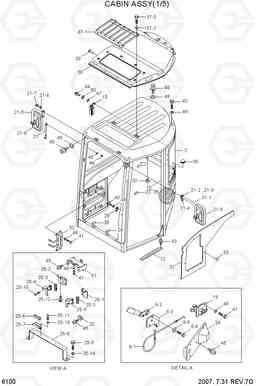

CABIN ASSY(1/5) R35Z-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71MH-10000 | Кабина в сборе | 1 | ||
| 12 | 71MH-12430 | шаг дверь | 1 | ||
| 13 | 71MH-12450 | молоток в сборе | 1 | ||
| 19 | 71MH-12530 | заблокировать назад | 1 | ||
| 2 | 71MH-10010 | CABIN WA | 1 | ||
| 20 | 71MH-12540 | крюк пальто | 1 | ||
| 21 | 71MH-12550 | SIDE MIRROR ASSY | 1 | ||
| 21-1 | 71MH-12560 | кронштейн зеркала / LH | 1 | ||
| 21-2 | S403-10500B | Плоская шайба | 3 | ||
| 21-3 | S017-100706 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21-4 | S295-100002 | накидной гайки куполом | 1 | ||
| 21-5 | 71MH-12600 | кронштейн зеркала / RH | 1 | ||
| 21-6 | S403-08200B | Плоская шайба | 2 | ||
| 21-7 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 21-8 | 71MH-14400 | зеркало в сборе | 2 | ||
| 22 | 71MH-12730 | Стопор резиновый | 4 | ||
| 24 | 71MH-12850 | задняя крышка замок | 1 | ||
| 25-1 | 71MH-12870 | PLATE-STOPPER,LH | 1 | ||
| 25-10 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25-11 | S151-040106 | SCREW-TAPPING | 4 | ||
| 25-12 | S151-060206 | SCREW-TAPPING | 4 | ||
| 25-13 | S403-04200B | Плоская шайба | 4 | ||
| 25-14 | S403-08200B | Плоская шайба | 2 | ||
| 25-2 | S141-050106 | Винт с потайной головкой | 4 | ||
| 25-3 | 71MH-12890 | PLATE-STOPPER,RH | 1 | ||
| 25-4 | 71MH-12910 | Стопор резиновый | 2 | ||
| 25-5 | 71MH-12920 | заблокировать заднее стекло, относительной влажности | 1 | ||
| 25-6 | 71MH-12950 | замок стекло, LH | 1 | ||
| 25-7 | 71MH-12980 | Стопор | 2 | ||
| 25-8 | 71MH-12990 | Пластина | 2 | ||
| 25-9 | 71MH-13000 | Кронштейн | 1 | ||
| 26 | 71MH-12980 | Стопор | 2 | ||
| 27 | 71MH-13070 | Весной газ | 2 | ||
| 29 | 71MH-13110 | замка двери внутренняя | 1 | ||
| 30 | 71MH-13150 | прокладка головки | 1 | ||
| 31 | 71MH-13170 | отделка RH | 1 | ||
| 32 | 71MH-13200 | Стопор | 2 | ||
| 33 | 71MH-13220 | RIVET | 19 | ||
| 35 | 71MH-14410 | Уплотнительная втулка | 1 | ||
| 36 | 71MH-14420 | Уплотнительная втулка | 2 | ||
| 37 | 71MH-14430 | GUARD ASSY | 1 | ||
| 37-1 | 71MH-14440 | GUARD | 1 | ||
| 37-2 | S403-10500B | Плоская шайба | 4 | ||
| 37-3 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 40 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 41 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 18 | ||
| 42 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 43 | S141-060156 | Винт с потайной головкой | 2 | ||
| 44 | S161-040156 | Винт с крестообразным шлицем | 3 | ||
| 45 | S161-060156 | Винт с крестообразным шлицем | 9 | ||
| 46 | S205-081006 | Гайка | 4 | ||
| 47 | S403-04200B | Плоская шайба | 3 | ||
| 48 | S403-08200B | Плоская шайба | 30 | ||
| 49 | S403-10200B | Плоская шайба | 4 | ||
| 50 | S411-040006 | Шайба пружинная | 3 | ||
| 51 | 71MH-13230 | Кронштейн радио | 1 | ||
| 52 | 71MH-15110 | Кронштейн отопителя | 1 | ||
| 6 | 71MH-12330 | LEVER ASSY | 1 | ||
| 6-1 | 71MH-12340 | кабель обратно замок | 1 | ||
| 6-2 | 71MH-12350 | LOVER ASSY | 1 | ||
| 6-3 | 71MH-12360 | Кронштейн | 1 | ||
| 6-4 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 6-5 | S403-08200B | Плоская шайба | 1 | ||
| N25 | 71MH-12860 | BRACKET-FRONT | 1 |
