CABIN INTERIOR экскаватора гусеничного Hyundai R35Z-7

Код подсистемы:6210

Наименование:CABIN INTERIOR

Версия:2010. 9.30 REV.10J

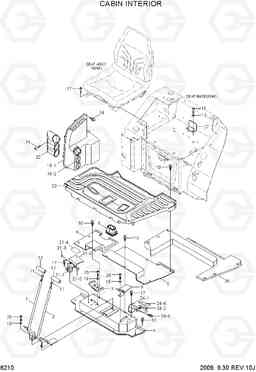

CABIN INTERIOR R35Z-7

Поз.	Код	Наименование	Кол	Прим.
1	71MH-00090	PEDAL ASSY-TRAVEL(RH)	1
10	S037-102546	Болт	23
10	S037-102556	Болт	23
11	S206-10100B	Гайка	2
12	71M8-21040	Ручка путешествия рычаг	2
13	S403-08200B	Плоская шайба	10
14	S002-06014B	SCREW-TRUSHEAD	7
15	S015-080206	Болт с шестигранной головкой (под шестигранник)	2
17	S035-082056	Болт	8
18	71MH-22180	обогреватель крышка в сборе	1
18-1	71MH-22140	кожухом	1
18-2	71MH-22190	нагреватель сопла	3
19	S151-050106	SCREW-TAPPING	4
2	71MH-00100	PEDAL-TRAVEL(RH)	1
20	71MH-22150	канал в сборе	1
21	71MH-00660	PEDAL COVER ASSY	1
21-1	71MH-00830	Кронштейн	1
21-2	71MH-00670	COVER WA	1
21-3	71MH-00700	Вал	1
21-4	71MH-00710	лента не скользит	1
21-5	P560-070002	кольцо стопорное, электронной типа	1
22	71MH-22280	PLATE-STOPPER	1
23	71MH-03010	коврик	1
24	71MH-00821	FOOT-REST WA(LH)	1
24-1	71MH-00870	Пластина	1
24-2	71MH-00880	Пластина	1
24-4	FAC0600400	Крышка педали	1
24-5	S035-082026	Болт	2
25	S109-080156	Болт с шестигранной головкой (под шестигранник)	8
26	71MH-03021	SPONGE	1
3	71MH-00721	PLATE-PEDAL	1
4	71MH-00011	BOTTOM-PLATE,FR	1
5	71MH-00061	BOTTOM-PLATE,RR	1
6	71MH-00451	BOTTOM-PLATE(RR)	1
8	71MH-21911	Уплотнительная втулка	1
9	71MH-25210	Педаль в сборе	1
