UPPER HYD PIPING 1 экскаватора гусеничного Hyundai R35Z-9
UPPER HYD PIPING 1 экскаватора гусеничного Hyundai R35Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING 1
Версия:2014. 3.31 REV.14C

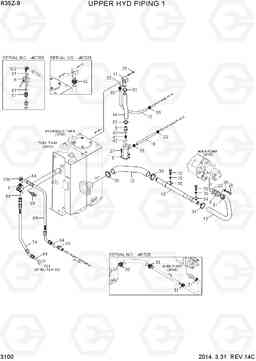

UPPER HYD PIPING 1 R35Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31MH-10200YL | Трубка в сборе | 1 | ||
| 100 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 106 | X850-535300 | Колено 90, поворотный, ORFS | 1 | ||
| 11 | 31MH-10212YL | Трубка в сборе | 1 | ||
| 12 | 31MH-10220 | всасывающий шланг | 1 | ||
| 13 | 31MH-10231 | всасывающий шланг | 1 | ||
| 14 | P760-052037 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 31MH-10241 | Рукав высокого давления (РВД) | 1 | ||
| 16 | 31MH-10270 | Рукав высокого давления (РВД) | 1 | ||
| 22 | S631-045001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 27 | S037-102026 | Болт | 2 | ||
| 28 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 30 | S572-630006 | Зажим | 4 | ||
| 30 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 31 | S572-570006 | Зажим | 4 | ||
| 31 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 32 | S572-460006 | Зажим | 4 | ||
| 32 | 31Q6-10810 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 33 | S572-270006 | Зажим | 8 | ||
| 34 | 31MH-10500 | зажим 1 отверстие | 1 | ||
| 35 | 31MH-10510 | зажим 1 отверстие | 1 | ||
| 39 | S411-120006 | Шайба пружинная | 1 | ||
| 41 | P000-110016 | Соединитель | 1 | ||
| 42 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 46 | 31MH-10330 | Разъем перегородка | 1 | ||
| 5 | 31M5-52121 | Клапан обратный | 1 | ||
| 51 | X500-110003 | Разъем | 1 | ||
| 6 | 31MJ-10160 | Клапан запорный (отсечной) | 1 | ||
| 6 | 31MJ-10180 | SELECTOR VALVE | 1 | ||
| 64 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 67 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 69 | S035-062026 | Болт | 2 | ||
| 70 | S403-12200B | Плоская шайба | 2 | ||
| 73 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 74 | 31MH-10440 | Шланг в сборе | 1 | ||
| 8 | 31MH-10181YL | блок возврата | 1 | ||
| 89 | P930-082014 | Шланг в сборе | 1 | ||
| 9 | 31MH-10190YL | Трубка в сборе | 1 |
