ATTACH HYD PIPING экскаватора гусеничного Hyundai R35Z-9
ATTACH HYD PIPING экскаватора гусеничного Hyundai R35Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3400
Наименование:ATTACH HYD PIPING
Версия:2014. 3.31 REV.14C

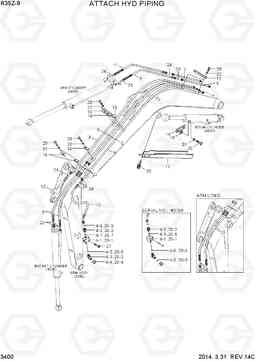

ATTACH HYD PIPING R35Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P914-065023 | Шланг в сборе | 2 |
ARM-LONG
|
|
| 11 | 31MH-50351 | Шланг в сборе | 1 | ||
| 12 | 31MH-57360 | шланг в сборе гидрокси, тыс 0x45 | 2 |
ARM-STD
|
|
| 12 | P924-085028 | HOSE ASSY ORFS, тыс 0x45 | 2 |
ARM-LONG
|
|
| 14 | 31M6-65100 | Зажим | 2 | ||
| 15 | 31MH-50310 | Трубный зажим | 2 | ||
| 16 | S581-217000 | Трубный зажим | 4 | ||
| 17 | 31MH-50320YL | Крышка гидроцилиндра стрелы | 1 | ||
| 18 | 31M6-65130 | Фланец | 4 | ||
| 19 | 31M6-65140 | Шайба упорная / Прокладка | 2 | ||
| 20 | 31M9-50570 | Клапан запорный (отсечной), в сборе (правый) | 1 | ||
| 20 | 31M9-50571 | Клапан запорный (отсечной), в сборе (правый) | 1 | ||
| 20 | 31MH-50570 | Клапан запорный (отсечной), в сборе | 1 | ||
| 20-1 | 31M9-50530 | Клапан запорный (отсечной) | 1 | ||
| 20-1 | 31MH-50590 | Клапан запорный (отсечной) | 1 | ||
| 20-2 | X500-110003 | Разъем | 1 | ||
| 20-2 | 31MH-50600 | Разъем | 1 | ||
| 20-3 | X530-110003 | Штуцер | 1 | ||
| 20-3 | P030-110003 | Штуцер -90 | 1 | ||
| 20-4 | X710-100104 | Крышка | 1 | ||
| 20-4 | P290-100104 | Заглушка | 1 | ||
| 20-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20-7 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 24 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 26 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 28 | S017-100406 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 29 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 30 | S037-103026 | Болт | 2 | ||
| 31 | S411-080006 | Шайба пружинная | 4 | ||
| 32 | S411-100006 | Шайба пружинная | 12 | ||
| 33 | P914-065023 | Шланг в сборе | 2 |
ARM-LONG
|
|
| 4 | 31M9-50560 | Клапан запорный (отсечной), в сборе (левый) | 1 | ||
| 4 | 31M9-50561 | Клапан запорный (отсечной), в сборе (левый) | 1 | ||
| 4 | 31MH-50560 | Клапан запорный (отсечной), в сборе | 1 | ||
| 4-1 | 31M9-50520 | Клапан запорный (отсечной) | 1 | ||
| 4-1 | 31MH-50580 | Клапан запорный (отсечной) | 1 | ||
| 4-2 | X500-110003 | Разъем | 1 | ||
| 4-2 | 31MH-50600 | Разъем | 1 | ||
| 4-3 | X530-110003 | Штуцер | 1 | ||
| 4-3 | P030-110003 | Штуцер -90 | 1 | ||
| 4-4 | X710-100104 | Крышка | 1 | ||
| 4-4 | P290-100104 | Заглушка | 1 | ||
| 4-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4-5 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-6 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4-7 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 5 | 31MH-50213YL | Трубка в сборе | 2 | ||
| 6 | 31MH-50220YL | Трубка в сборе | 1 | ||
| 7 | 31MH-50230YL | Трубка в сборе | 1 | ||
| 8 | 31MH-50242YL | Трубка в сборе | 2 | ||
| 9 | 31MH-50331 | Шланг в сборе | 3 |
ARM-STD
|
|
| 9 | 31MH-50331 | Шланг в сборе | 1 |
ARM-LONG
|
