REMOTE CONTROL VALVE экскаватора гусеничного Hyundai R35Z-9
REMOTE CONTROL VALVE экскаватора гусеничного Hyundai R35Z-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4500
Наименование:REMOTE CONTROL VALVE
Версия:

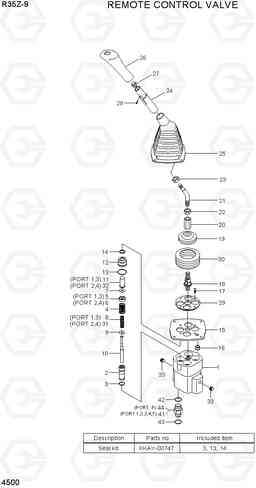

REMOTE CONTROL VALVE R35Z-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31MK-20010 | RCV югу сборе LH | 1 | ||
| * | 31MK-20020 | RCV югу сборе RH | 1 | ||
| *-1 | 31MK-21010 | RCV рычаг LH | 1 | ||
| *-1 | 31MK-21020 | Джойстик управления правый | 1 | ||
| *-2 | XKAY-00730 | катушка комплект (1,3) | 1 |
PORT 1,3
|
|
| *-2 | XKAY-01589 | SPOOL KIT(2.4) | 1 |
PORT 2,4
|
|
| *-3 | XKAY-01590 | PLUG KIT | 1 | ||
| *-3 | XKAY-01591 | PLUG KIT | 1 | ||
| *-4 | XKAY-00743 | комплекта рукоятки RH | 1 | ||
| *-4 | XKAY-00744 | ручка комплект (LH) | 1 | ||
| 1 | XKAY-00726 | BODY | 1 | ||
| 10 | XKAY-00734 | Золотник | 4 | ||
| 15 | XKAY-00740 | пластина | 1 | ||
| 16 | XKAY-00741 | Втулка | 1 | ||
| 17 | XKAY-00742 | SCREW-MACHINE | 4 | ||
| 18 | XKAY-00049 | Совместное сборе | 1 | ||
| 19 | XKAY-00985 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 2 | XKAY-00727 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-00047 | Гайка | 1 | ||
| 4 | XKAY-01588 | Пружина | 4 | ||
| 41 | XKAY-00817 | Соединитель | 5 | ||
| 42 | XKAY-00818 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 43 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 44 | XKAY-00819 | фильтр последний охранник | 1 | ||
| K | XKAY-00747 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K13 | XKAY-00438 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K14 | XKAY-01424 | уплотнение штока | 4 | ||
| K3 | XKAY-00728 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N11 | XKAY-00954 | стержень толчок (1,3) | 2 |
PORT 1,3
|
|
| N12 | XKAY-01592 | Пробка (заглушка) | 4 | ||
| N21 | XKAY-01593 | Соединитель | 1 | ||
| N22 | XKAY-00046 | Гайка | 1 | ||
| N23 | XKAY-00043 | Гайка | 1 | ||
| N24 | XKAY-00327 | INSERT | 1 | ||
| N25 | XKAY-00041 | BOOT | 1 | ||
| N26 | XKAY-00328 | Ручка LH | 1 | ||
| N26 | XKAY-00330 | обрабатывать RH | 1 | ||
| N27 | XKAY-00329 | Втягивающее реле | 1 | ||
| N28 | XKAY-00038 | Болт | 1 | ||
| N29 | XKAY-00745 | плита б | 1 | ||
| N30 | XKAY-00072 | BOOT | 1 | ||
| N31 | XKAY-00746 | SPRING(2,4) | 2 |
PORT 2,4
|
|
| N32 | XKAY-00955 | стержень толчок (2,4) | 2 |
PORT 2,4
|
|
| N33 | XKAY-00032 | Пробка (заглушка) | 2 | ||
| N5 | XKAY-00731 | сиденье пружины (1,3) | 2 | ||
| N6 | XKAY-00950 | Пружина сиденья | 2 | ||
| N7 | XKAY-00732 | Стопор | 4 |
4SET
|
|
| N8 | XKAY-00733 | пружина (1,3) | 2 |
PORT 1,3
|
|
| N9 | XKAY-00081 | катушка | 4 |
