SEAT BASE ASSY(CANOPY, #0104-) экскаватора гусеничного Hyundai R35Z-9

Код подсистемы:6241

Наименование:SEAT BASE ASSY(CANOPY, #0104-)

Версия:2012. 7.31 REV.12G

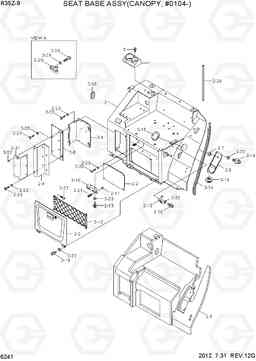

SEAT BASE ASSY(CANOPY, #0104-) R35Z-9

Поз.	Код	Наименование	Кол	Прим.
*	71MH-25100GG	сиденье база югу сборе	1
1	71MH-21570	Подстаканник	1
2	71MH-21651GG	SEAT BASE ASSY	1
2-1	71MH-21661GG	Сиденье ва	1
2-10	71MK-20840	плита улов	1
2-11	71MH-20850	магнитный	2
2-12	71MH-20860	Чистая сборе	1
2-13	71MK-21620	предел кронштейн выключателя	1
2-15	71MH-21820	Уплотнительная втулка	1
2-16	71MH-21870	Уплотнительная втулка	2
2-17	71MH-21890	Уплотнительная втулка	1
2-18	S015-060156	Болт с шестигранной головкой (под шестигранник)	10
2-19	S015-080156	Болт с шестигранной головкой (под шестигранник)	2
2-2	71MK-20400	COVER ASSY	1
2-20	S015-080206	Болт с шестигранной головкой (под шестигранник)	14
2-21	S141-030126	Винт с потайной головкой	4
2-22	S403-06200B	Плоская шайба	11
2-23	S403-082006	Плоская шайба	16
2-24	S773-008000	Уплотнитель	1
2-25	71MH-22130	Уплотнительная втулка	1
2-27	S002-06014B	SCREW-TRUSHEAD	4
2-28	21E9-00170	клип жгут	1
2-29	S403-10200B	Плоская шайба	1
2-3	71MK-20430	COVER ASSY	1
2-30	S017-100206	Болт с шестигранной головкой (под шестигранник)	1
2-31	71MK-22490	SPONGE	1
2-32	71Q6-04980	FASTENER	6
2-33	71MK-22210	Шайба упорная / Прокладка	1
2-4	71MK-20590	Крышка ва	1
2-5	71MK-20650	Крышка ва LH	1
2-6	71MH-20691	губка в сборе	1
2-7	71MH-20790	Уплотнительная втулка	1
2-8	71MK-22340	Крышка	1
2-9	71MK-22500	Крышка ва RH	1
5	S002-06014B	SCREW-TRUSHEAD	2
