Система охлаждения экскаватора гусеничного Hyundai R360LC-3
Система охлаждения экскаватора гусеничного Hyundai R360LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1030
Наименование:COOLING SYSTEM
Версия:2001. 4.30 REV.13

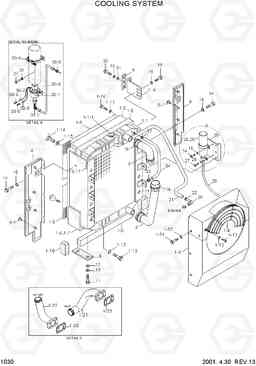

COOLING SYSTEM R360LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11EH-42010 | RADIATOR TOTAL ASSY | 1 | ||
| 1 | 11EH-42011 | RADIATOR TOTAL ASSY | 1 | ||
| 1 | 11EH-42012 | RADIATOR TOTAL ASSY | 1 | ||
| 1-1 | 11EH-42021 | Радиатор в сборе | 1 | ||
| 1-1 | 11EH-42022 | Радиатор в сборе | 1 | ||
| 1-1-1 | 11EK-42200 | давление крышка | 1 | ||
| 1-10 | 11EH-42100 | SPONGE | 1 | ||
| 1-10 | 11E5-42410 | SPONGE | 1 | ||
| 1-11 | 11EH-42110 | SPONGE | 1 | ||
| 1-11 | 11E5-42420 | SPONGE | 1 | ||
| 1-12 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 1-13 | S411-080002 | Шайба пружинная | 20 | ||
| 1-14 | S091-060152 | Болт крыла | 4 | ||
| 1-15 | S411-060002 | Шайба пружинная | 4 | ||
| 1-16 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-17 | S411-100002 | Шайба пружинная | 8 | ||
| 1-2 | 11EH-42030 | Масляный радиатор в сборе | 1 | ||
| 1-2 | 11EH-42031 | Масляный радиатор в сборе | 1 | ||
| 1-2 | 11EH-42032 | Масляный радиатор в сборе | 1 | ||
| 1-21 | 30904430 | PIPE ASSY-INLET | 1 | ||
| 1-22 | 30904440 | PIPE ASSY-OUTLET | 1 | ||
| 1-23 | 45301740 | Прокладка | 2 | ||
| 1-3 | 11EH-42041 | Кожух | 1 | ||
| 1-3 | 11EH-42042 | Кожух | 1 | ||
| 1-31 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 1-32 | S411-080002 | Шайба пружинная | 7 | ||
| 1-4 | 11EH-42050 | GUARD-FAN | 1 | ||
| 1-4 | 11EH-42051 | GUARD-FAN | 1 | ||
| 1-5 | 11EH-42060 | WIRE NET | 2 | ||
| 1-6 | 11EH-42070 | Опора | 1 | ||
| 1-6 | 11E5-42390 | SUPPORT-LH | 1 | ||
| 1-7 | 11EH-40080 | SUPPORT-RH | 1 | ||
| 1-7 | 11E5-42400 | SUPPORT-RH | 1 | ||
| 1-8 | 11EH-40090 | SPONGE | 1 | ||
| 1-9 | 11EH-42090 | SPONGE | 1 | ||
| 10 | 11E4-4013 | Наливной шланг | 1 | ||
| 11 | S017-160502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S403-162002 | Плоская шайба | 4 | ||
| 13 | S411-160002 | Шайба пружинная | 4 | ||
| 14 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 15 | S411-080002 | Шайба пружинная | 9 | ||
| 16 | S520-070000 | Зажим | 8 | ||
| 17 | S520-015000 | Зажим | 1 | ||
| 18 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 18 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 19 | S411-100002 | Шайба пружинная | 12 | ||
| 2 | 11EH-42121 | Шланг | 1 | ||
| 20 | 11E8-4019 | Колено 90 | 1 | ||
| 21 | 11EH-42160 | HOSE-MAKE UP | 1 | ||
| 22 | S520-027000 | Зажим | 2 | ||
| 22 | S520-027000 | Зажим | 4 | ||
| 23 | 14L1-00220 | Фиттинг | 1 | ||
| 24 | 11E8-4012 | Шланг | 1 | ||
| 25 | 11EH-42170 | Кронштейн | 1 | ||
| 25 | 11EH-42171 | Кронштейн | 1 | ||
| 26 | 3302657 | ETHER CYLINDER | 1 | ||
| 27 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | S411-060002 | Шайба пружинная | 2 | ||
| 28 | S411-060002 | Шайба пружинная | 4 | ||
| 29 | 11EH-42190 | Шланг | 1 | ||
| 3 | 11EH-42130 | Шланг | 1 | ||
| 3 | 11EH-42131 | Шланг | 1 | ||
| 30 | 11EH-42200 | COLD START AID | 1 | ||
| 30 | 11EH-42201 | COLD START AID | 1 | ||
| 30-1 | 3830399 | Клапан в сборе | 1 | ||
| 30-2 | 3302700 | FITTING-VALVE | 1 | ||
| 30-3 | 259369 | Трубка | 1 | ||
| 30-4 | 3302698 | CLAMP-SADDLE | 1 | ||
| 30-5 | 259350 | NOZZLE | 1 | ||
| 30-6 | 170002-4 | Пробка (заглушка) | 1 | ||
| 30-7 | 170887-1 | INSULATION | 1 | ||
| 30-8 | 170003-4 | Пробка (заглушка) | 1 | ||
| 30-9 | 170889-1 | INSULATION | 1 | ||
| 31 | S403-102002 | Плоская шайба | 12 | ||
| 32 | S017-100402 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 4 | 11EH-40101 | Пластина | 1 | ||
| 4 | 11EH-42210 | Пластина | 1 | ||
| 4-1 | 71EM-51580 | Болт | 4 | ||
| 5 | 11EH-40151 | Пластина | 1 | ||
| 5 | 11E5-42370 | Пластина | 1 | ||
| 5-1 | 71EM-51580 | Болт | 4 | ||
| 6 | 11EH-40140 | PLATE-RUBBER | 2 | ||
| 7 | 11EH-42141 | Кронштейн | 1 | ||
| 7 | 11EH-42142 | BRACKET-LH | 1 | ||
| 8 | 11EH-42151 | Кронштейн | 1 | ||
| 8 | 11EH-42152 | BRACKET-RH | 1 | ||
| 9 | 11EH-40180 | PAD-RUBBER | 2 | ||
| N1-22 | 30905210 | PIPE ASSY-OUTLET | 1 |
