UPPER HYD PIPING(BASE 2) экскаватора гусеничного Hyundai R360LC-3
UPPER HYD PIPING(BASE 2) экскаватора гусеничного Hyundai R360LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2041
Наименование:UPPER HYD PIPING(BASE 2)
Версия:'98. 2.20 REV.5

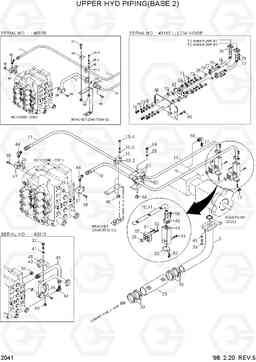

UPPER HYD PIPING(BASE 2) R360LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31EH-11010 | Трубка в сборе | 1 | ||
| 10 | 31EH-13190 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31EH-13191 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31EH-13180 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31EH-11120 | Кронштейн | 1 | ||
| 15 | 31EH-13130 | CLAMP ASSY-HOSE | 2 | ||
| 15-2 | S690-039100 | Уплотнительная втулка | 1 | ||
| 15-3 | S411-100002 | Шайба пружинная | 2 | ||
| 15-4 | S017-100902 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 23 | P760-102065 | HOSE-RUBBER | 1 | ||
| 24 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 9 |
CO0423A
|
|
| 25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 11 |
CO0423A
|
|
| 26 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
CO0426A
|
|
| 28 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | 31EH-11200 | Трубка в сборе | 1 | ||
| 30 | S520-085000 | Зажим | 4 | ||
| 32 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 34 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 38 | S109-140756 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S109-140756 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S109-140656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S109-140556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 40 | S207-101002 | Гайка | 4 | ||
| 40 | S207-101002 | Гайка | 2 | ||
| 41 | S411-100002 | Шайба пружинная | 2 | ||
| 42 | S411-160002 | Шайба пружинная | 4 | ||
| 43 | 31EH-11170 | Трубка в сборе | 1 | ||
| 44 | 31EH-11180 | Колено 90 | 1 | ||
| 44 | P020-110005 | Колено 90 | 2 | ||
| 45 | E131-0121 | Трубный зажим | 1 | ||
| 46 | P174-160104 | фланец раскол | 4 | ||
| 47 | 31EH-13140 | Корпус клапана | 1 | ||
| 48 | 31EH-13150 | PIPE-SPACER | 1 | ||
| 49 | 31EH-13160 | Корпус клапана | 2 | ||
| 50 | 31EH-13170 | Корпус клапана | 2 | ||
| 51 | S109-100756 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 52 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 52 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 53 | P184-161112 | FLANGE-PLUGING SQUARE | 2 | ||
| 54 | P220-110106 | Заглушка | 1 | ||
| 55 | 31EH-13210 | Трубный зажим | 1 | ||
| 58 | 31E5-11110 | Адаптер | 1 | ||
| 61 | 31EH-13300 | Корпус клапана | 1 | ||
| 62 | 34E7-02201 | Зажим | 2 | ||
| 63 | 34E7-02380 | Уплотнительная втулка | 2 | ||
| 64 | S017-120752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 65 | S411-120002 | Шайба пружинная | 2 | ||
| 66 | S207-121002 | Гайка | 2 | ||
| 67 | 31EH-13360 | Пластина | 1 | ||
| 68 | 31EH-13330 | Кронштейн | 1 | ||
| 69 | 34E7-04340 | RUBBER-CUSHION | 4 | ||
| 70 | 34E7-04350 | RUBBER-CUSHION | 8 | ||
| 71 | 34E7-04360 | WASHER-REBOUND | 8 | ||
| 72 | S017-121602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 73 | S109-100706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 74 | S205-122002 | Гайка | 8 | ||
| 75 | S441-120002 | Шайба | 8 | ||
| 76 | P690-167422 | Шланг в сборе | 2 | ||
| 78 | S411-100002 | Шайба пружинная | 4 | ||
| 79 | P174-160104 | фланец раскол | 4 | ||
| 80 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 |
