PILOT HYD PIPING(BASE 1) экскаватора гусеничного Hyundai R360LC-3
PILOT HYD PIPING(BASE 1) экскаватора гусеничного Hyundai R360LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:PILOT HYD PIPING(BASE 1)
Версия:2001.11.15 REV.14

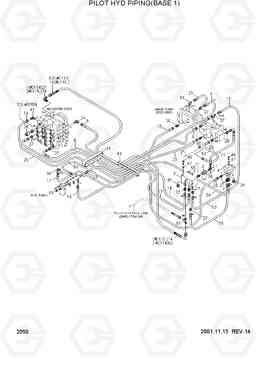

PILOT HYD PIPING(BASE 1) R360LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | SOLENOID VALVE ASSY | 1 |
SEE 2057
|
|
| 10 | P600-122036 | HOSE ASSY-THD | 1 | ||
| 13 | P620-042027 | Шланг в сборе | 1 | ||
| 14 | P620-042047 | Шланг в сборе | 1 | ||
| 14 | P620-042047 | Шланг в сборе | 2 | ||
| 15 | P620-042013 | Шланг в сборе | 1 | ||
| 17 | P620-042034 | Шланг в сборе | 1 | ||
| 2 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 2-1 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 21 | P600-042010 | HOSE ASSY-THD | 1 | ||
| 22 | P610-083012 | HOSE ASSY-THD 0X45 | 1 | ||
| 23 | P620-122037 | Шланг в сборе | 1 | ||
| 25 | P620-042056 | Шланг в сборе | 1 | ||
| 26 | 21E5-4017 | Датчик давления (переключатель, реле) | 1 | ||
| 26 | 21E5-40171 | Датчик давления (переключатель, реле) | 1 | ||
| 26 | 31E5-40500 | Датчик давления (переключатель, реле) | 1 | ||
| 27 | P010-110002 | Соединитель | 10 | ||
| 29 | P010-110004 | Соединитель | 1 | ||
| 3 | 31E9-0042 | Корпус клапана | 1 | ||
| 30 | P010-110005 | Соединитель | 3 | ||
| 31 | 31E3-3177 | Фиттинг | 1 | ||
| 32 | 31E3-3139 | Соединитель | 1 | ||
| 34 | P020-110001 | Колено 90 | 3 | ||
| 34 | P020-110001 | Колено 90 | 4 | ||
| 36 | P020-110003 | Колено 90 | 3 | ||
| 37 | P310-040404 | TEE | 1 | ||
| 39 | P220-110102 | Заглушка | 3 | ||
| 4 | 31E3-3072 | Корпус клапана | 1 | ||
| 40 | P220-110103 | Заглушка | 1 | ||
| 41 | P030-110001 | Штуцер -90 | 1 | ||
| 43 | S760-031414 | Уплотнительная втулка | 1 | ||
| 44 | S760-101430 | Уплотнительная втулка | 1 | ||
| 46 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 47 | S411-100002 | Шайба пружинная | 6 | ||
| 53 | P620-122014 | Шланг в сборе | 1 | ||
| 54 | P600-042056 | HOSE ASSY-THD | 1 | ||
| 55 | 31E9-20050 | Соленоид (электромагнитный клапан) | 1 | ||
| 55 | 31E9-20051 | Соленоид (электромагнитный клапан) | 1 | ||
| 61 | P320-080804 | TEE | 1 | ||
| 62 | P620-042052 | Шланг в сборе | 1 | ||
| 8 | P620-042041 | Рукав высокого давления (РВД) | 2 |
