ELECTRIC CIRCUIT(-#0036) экскаватора гусеничного Hyundai R360LC-3
ELECTRIC CIRCUIT(-#0036) экскаватора гусеничного Hyundai R360LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:ELECTRIC CIRCUIT(-#0036)
Версия:'96.10. 2 REV.1

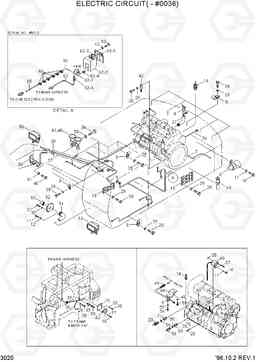

ELECTRIC CIRCUIT(-#0036) R360LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | ELECTRICAL PARTS | 1 | ||
| 1 | 21EH-12301 | HARNESS-MAIN | 1 | ||
| 10 | 21L1-0053 | Пластина | 1 | ||
| 11 | S161-040152 | SCREW | 4 | ||
| 12 | S411-040002 | Шайба пружинная | 4 | ||
| 13 | 21EK-10360 | Фара в сборе | 1 | ||
| 14 | E128-0059 | SWITCH-AIR CLEANER | 1 | ||
| 15 | 21E7-0606 | соединительная пластина | 5 | ||
| 16 | S015-060202 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 17 | S411-060002 | Шайба пружинная | 7 | ||
| 2 | 21EH-12312 | Проводка двигателя (ДВС) | 1 | ||
| 2 | 21EH-12313 | Проводка двигателя (ДВС) | 1 | ||
| 20 | 21E3-5002 | SWITCH-WATER TEMP | 2 | ||
| 26 | 21EH-30720 | ремень земля | 2 | ||
| 27 | 21L1-4006 | Адаптер | 1 | ||
| 28 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 26 | ||
| 29 | S411-100002 | Шайба пружинная | 3 | ||
| 3 | 21EH-10331 | HARNESS-RH | 1 | ||
| 3-1 | 21EA-50550 | диод | 1 |
SEE 3010
|
|
| 30 | E123-4012 | SENDER-TEMP | 1 | ||
| 31 | S161-050152 | SCREW | 4 | ||
| 32 | S411-050002 | Шайба пружинная | 4 | ||
| 35 | 21L1-0042 | Фиттинг | 1 | ||
| 36 | 21EK-10430 | Фара в сборе | 2 | ||
| 37 | 21E9-30190 | Жгут проводов | 1 | ||
| 38 | 21EL-20140 | BRACKET-LIGHT | 2 | ||
| 39 | S552-050203 | Зажим | 10 | ||
| 4 | S593-000752 | клип жгут | 4 | ||
| 40 | S017-120152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 41 | S411-120002 | Шайба пружинная | 2 | ||
| 42 | 21E7-0612 | соединительная пластина | 2 | ||
| 43 | E225-0004 | RELAY-START | 1 | ||
| 44 | 24E7-10810 | Пластина | 1 | ||
| 45 | 21E1-60170 | HARNESS-EXT(O/LOAD) | 1 | ||
| 46 | 21EA-00050 | Генератор | 1 | ||
| 47 | E126-2024 | Звуковой сигнал | 1 | ||
| 48 | E126-2025 | Звуковой сигнал | 1 | ||
| 49 | 21E3-0042 | датчик скорости | 1 | ||
| 5 | S593-000702 | клип жгут | 11 | ||
| 50 | 21E3-5001 | Переключатель ENG давление масла | 1 | ||
| 51 | 21E1-60120 | SOCKET-EXT ELEC | 1 | ||
| 52 | 21E1-60130 | SOCKET-PLATE | 1 | ||
| 53 | 21E1-60140 | COVER-SOCKET | 1 | ||
| 54 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 55 | S411-080002 | Шайба пружинная | 4 | ||
| 56 | P392-160000 | Шайба медная | 2 | ||
| 57 | S017-121502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 58 | S275-120002 | Гайка самоблокирующаяся | 1 | ||
| 59 | S017-160202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | 21E4-2003 | BUZZER-TRAVEL ALARM | 1 | ||
| 60 | S411-160002 | Шайба пружинная | 2 | ||
| 61 | 21L1-00280 | FITTING-TEMP SENDER | 1 | ||
| 62 | 21EM-00160 | WASHER TANK ASSY | 1 | ||
| 62-1 | 21EL-00170 | Мотор насоса | 1 | ||
| 62-2 | 21EL-00180 | Бак | 1 | ||
| 62-3 | 21EL-00190 | CAP | 1 | ||
| 62-4 | 21EL-00200 | резиновая кнопка | 1 | ||
| 62-5 | 21EM-10730 | Кронштейн | 1 | ||
| 62-6 | S814-102000 | плагин 2р | 1 | ||
| 63 | 21EM-30590 | HARNESS-EXTENSION | 1 | ||
| 64 | 21EM-30580 | Рукав высокого давления (РВД) | 1 | ||
| 65 | 21EM-30570 | соединительная трубка | 1 | ||
| 66 | 21EM-30630 | CLAMP-QUICK | 10 | ||
| 7 | 21E3-40510 | FITTING-WATER TEMP SW | 1 | ||
| 8 | E127-3136 | Клапан отсечки | 1 | ||
| 9 | S593-000902 | клип жгут | 13 |
