BOOM HYDRAULIC PIPING(6.15M) экскаватора гусеничного Hyundai R360LC-3H
BOOM HYDRAULIC PIPING(6.15M) экскаватора гусеничного Hyundai R360LC-3H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2071
Наименование:BOOM HYDRAULIC PIPING(6.15M)
Версия:'99.10.30 REV.10

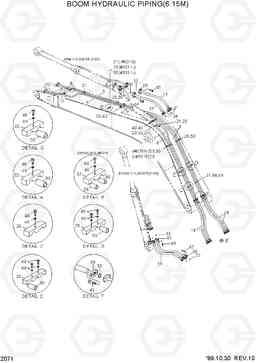

BOOM HYDRAULIC PIPING(6.15M) R360LC-3H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 30EH-50300 | BOOM PIPING GROUP | 1 | ||
| 14 | P681-167425 | Шланг в сборе | 4 | ||
| 14 | P683-167425 | Шланг в сборе | 4 | ||
| 16 | P681-167418 | Шланг в сборе | 4 | ||
| 16 | P683-167418 | Шланг в сборе | 4 | ||
| 17 | P680-167428 | Рукав высокого давления (РВД) | 1 | ||
| 19 | E131-0010 | FLANGE-SPLIT | 2 | ||
| 23 | 31E9-53220 | Распорная трубка | 6 | ||
| 23 | 31E9-53220 | Распорная трубка | 2 | ||
| 26 | 31E9-0173 | FLANGE-SPLIT | 2 | ||
| 30 | 31EH-50080 | Трубный зажим | 2 | ||
| 31 | P680-207428 | Рукав высокого давления (РВД) | 1 | ||
| 32 | 31EH-50101 | Трубный зажим | 2 | ||
| 32 | 31EH-50101 | Трубный зажим | 3 | ||
| 33 | CO0423A | Кольцо уплотнительное (О-кольцо) | 20 | ||
| 34 | CO0426A | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 39 | P174-160104 | фланец раскол | 26 | ||
| 4 | 31EH-01350 | Трубка в сборе | 1 | ||
| 40 | P174-200106 | фланец гидрокси, сплит | 2 | ||
| 42 | S107-100503 | Болт с шестигранной головкой (под шестигранник) | 60 | ||
| 43 | S107-120553 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 44 | S107-140553 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | 31EH-00100 | FLANGE-SPLIT | 8 | ||
| 48 | S017-160752 | Болт с шестигранной головкой (под шестигранник) | 19 | ||
| 48 | S017-160752 | Болт с шестигранной головкой (под шестигранник) | 18 | ||
| 49 | S411-160002 | Шайба пружинная | 19 | ||
| 49 | S411-160002 | Шайба пружинная | 18 | ||
| 5 | 31EH-01360 | Трубка в сборе | 1 | ||
| 50 | 31EH-50140 | Распорная трубка | 4 | ||
| 50 | 31EH-50140 | Распорная трубка | 8 | ||
| 6 | 31EH-01370 | Трубка в сборе | 1 | ||
| 7 | 31EH-01380 | Трубка в сборе | 1 | ||
| 8 | 31EH-01390 | Трубка в сборе | 2 | ||
| N21 | 31EH-50050 | Трубный зажим | 6 | ||
| N21 | 31EH-50050 | Трубный зажим | 3 | ||
| N28 | 31EH-50060 | Трубный зажим | 1 | ||
| N29 | 31EH-50091 | Трубный зажим | 3 | ||
| N29 | 31EH-50091 | Трубный зажим | 4 | ||
| N30 | 31EH-50210 | Трубный зажим | 2 |
