BOTTOM PLATE MOUNTING(#0120-) экскаватора гусеничного Hyundai R360LC-3H
BOTTOM PLATE MOUNTING(#0120-) экскаватора гусеничного Hyundai R360LC-3H со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4079
Наименование:BOTTOM PLATE MOUNTING(#0120-)
Версия:2001.11.15 REV.14

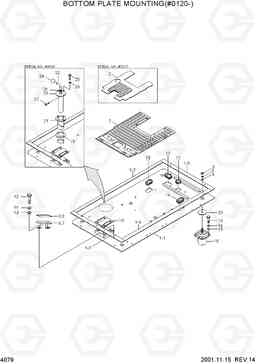

BOTTOM PLATE MOUNTING(#0120-) R360LC-3H
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOTTOM PLATE MTG | 1 | ||
| 1 | 71E9-10500 | BOTTOM PLATE ASSY | 1 | ||
| 1-1 | 71E9-10510 | BOTTOM PLATE WA | 1 | ||
| 1-1 | 71E9-10511 | BOTTOM PLATE WA | 1 | ||
| 1-2 | 71EN-10170 | PAD-RUBBER | 1 | ||
| 1-3 | 72E6-10700 | PAD-RUBBER | 1 | ||
| 1-4 | 71EN-10180 | PAD-RUBBER | 1 | ||
| 1-5 | 72E6-10720 | PAD-RUBBER | 1 | ||
| 1-6 | 72E6-10730 | PAD-RUBBER | 1 | ||
| 10 | 71E9-10610 | Уплотнительная втулка | 1 | ||
| 11 | 71E9-10640 | Уплотнительная втулка | 1 | ||
| 12 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S403-102006 | Плоская шайба | 28 | ||
| 14 | S411-100006 | Шайба пружинная | 28 | ||
| 15 | 71EM-10200 | COVER-RUBBER | 1 | ||
| 16 | 71E9-10620 | Уплотнительная втулка | 1 | ||
| 17 | 71E9-10630 | Уплотнительная втулка | 1 | ||
| 18 | 71EM-10161 | MOUNT-VISCOUS | 6 | ||
| 18 | 71N6-10300 | вязкая крепление | 6 | ||
| 19 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 2 | 71EM-10190 | COVER-MAT FLOOR | 1 | ||
| 2 | 71EM-10950 | COVER-MAT FLOOR | 1 | ||
| 20 | 71E9-10650 | Шайба отскок | 6 | ||
| 21 | 71EM-60020 | GUIDE-SWING LOCK | 1 | ||
| 22 | 71EM-60030 | PIN-SWING LOCK | 1 | ||
| 23 | 71EM-60040 | Крышка | 1 | ||
| 24 | E111-4509 | KNOB | 1 | ||
| 25 | S015-080256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 26 | S411-080006 | Шайба пружинная | 3 | ||
| 27 | S018-120356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S681-290400 | Уплотнительная втулка | 1 | ||
| 3 | S207-161006 | Гайка | 6 | ||
| 4 | S403-162006 | Плоская шайба | 6 | ||
| 5 | S411-160006 | Шайба пружинная | 6 | ||
| 6 | E111-5001 | FOOT REST-RH | 1 | ||
| 7 | E111-5002 | FOOT REST-LH | 1 | ||
| 8 | E111-5007 | RUBBER-FOOT REST,RH | 1 | ||
| 9 | E111-5008 | RUBBER-FOOT REST,LH | 1 |
