UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R360LC-7
UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R360LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYDRAULIC PIPING(ATTACH)
Версия:2004. 1.31 REV.2

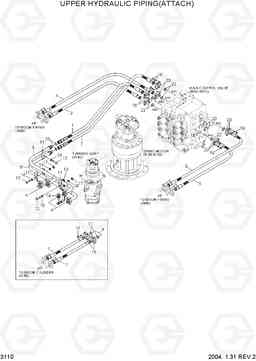

UPPER HYDRAULIC PIPING(ATTACH) R360LC-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 31NA-13010 | Рукав высокого давления (РВД) | 1 | ||
10 | 31NA-13090 | Кронштейн бум трубы | 1 | ||
11 | 31EM-12170 | Трубный зажим | 3 | ||
12 | S017-100702 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
13 | S017-100852 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
14 | S037-103022 | Болт | 2 | ||
15 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
16 | S109-140406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
17 | S205-101002 | Гайка | 2 | ||
18 | S411-100002 | Шайба пружинная | 3 | ||
19 | P173-160104 | фланец гидрокси, сплит | 8 | ||
2 | 31NA-13020 | Рукав высокого давления (РВД) | 1 | ||
20 | 31NA-12070 | фланец гидрокси, сплит | 12 | ||
21 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
22 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
23 | S621-021001 | О кольцо | 2 | ||
24 | S403-101002 | Плоская шайба | 2 | ||
3 | 31NA-13030 | Рукав высокого давления (РВД) | 1 | ||
3 | 31NA-13031 | Рукав высокого давления (РВД) | 1 | ||
4 | 31NA-13040 | Рукав высокого давления (РВД) | 1 | ||
4 | 31NA-13041 | Рукав высокого давления (РВД) | 1 | ||
5 | 31NA-13050 | Рукав высокого давления (РВД) | 1 | ||
5 | 31NA-13051 | Рукав высокого давления (РВД) | 1 | ||
6 | 31NA-13060 | Рукав высокого давления (РВД) | 1 | ||
6 | 31NA-13061 | Рукав высокого давления (РВД) | 1 | ||
7 | P683-167318 | HOSE ASSY-FLG(0X0) | 4 | ||
7 | 31NA-13101 | Рукав высокого давления (РВД) | 4 | ||
8 | 31NA-13070 | ва бум труба "LC" | 1 | ||
9 | 31NA-13080 | ва бум труба "SC" | 1 |
