BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R360LC-7
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R360LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3440
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2006.11.30 REV.6L

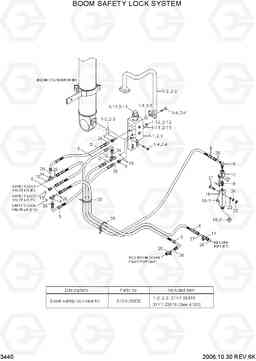

BOOM SAFETY LOCK SYSTEM R360LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31NA-52111 | BOOM CYL-SAFETY.RH | 1 | ||
| 1 | 31NA-52112 | Гидроцилиндр стрелы в сборе с клапаном, правый | 1 | ||
| 1 | 31NA-52113 | Гидроцилиндр стрелы в сборе с клапаном, правый | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31NA-95010 | Клапан | 1 | ||
| 1-11 | 041143039960000 | RELIFE VALVE | 1 | ||
| 1-12 | 110418005000000 | CAP | 1 | ||
| 1-13 | K84785037301030 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-20510 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-23900 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-23901 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-23902 | Трубка в сборе | 1 | ||
| 1-4 | S107-120554 | Болт | 8 | ||
| 1-4 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 1-5 | @ | BAND ASSY | 1 |
SEE 4180, #23
|
|
| 10 | P010-110012 | Соединитель | 2 | ||
| 11 | 31E4-3130 | TEE R/TYPE-S/NUT | 1 | ||
| 11 | X840-535252 | Переходник | 1 | ||
| 12 | 34E7-04790 | TEE-SWIVEL NUT | 1 | ||
| 12 | 31N9-90550 | Тройник | 1 | ||
| 14 | P320-040404 | TEE-RUN TYPE | 2 | ||
| 14 | X820-045151 | Тройник | 2 | ||
| 15 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 15 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 16 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 |
OVERLOAD
|
|
| 16-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 16-2 | 21E5-50230 | Жгут доб | 1 | ||
| 17 | 31E5-50330 | клапан отключения | 1 | ||
| 18 | 31E5-50340 | Соединитель | 1 | ||
| 19 | 31E5-50350 | Колено 90 | 1 | ||
| 19 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 2 | 31NA-52121 | BOOM CYL-SAFETY,LH | 1 | ||
| 2 | 31NA-52122 | BOOM CYL-SAFETY,LH | 1 | ||
| 2 | 31NA-52123 | Гидроцилиндр стрелы в сборе с клапаном, левый | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31NA-95010 | Клапан | 1 | ||
| 2-11 | 041143039960000 | RELIFE VALVE | 1 | ||
| 2-12 | 110418005000000 | CAP | 1 | ||
| 2-13 | K84785037301030 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-20500 | Трубка в сборе | 1 | ||
| 2-2 | 31Y1-23890 | Трубка в сборе | 1 | ||
| 2-2 | 31Y1-23891 | Трубка в сборе | 1 | ||
| 2-2 | 31Y1-23892 | Трубка в сборе | 1 | ||
| 2-4 | S107-120554 | Болт | 8 | ||
| 2-4 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 8 |
SEE 4180, #23
|
|
| 20 | 31ER-20040 | TEE-SWIVEL | 1 | ||
| 20 | X840-525152 | Переходник | 1 | ||
| 21 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S205-051002 | Гайка | 2 | ||
| 23 | S403-051002 | Плоская шайба | 2 | ||
| 24 | S411-050002 | Шайба пружинная | 2 | ||
| 25 | S552-020102 | Зажим | 10 | ||
| 26 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 27 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | P840-042055 | Шланг в сборе | 1 | ||
| 3 | P910-042055 | Шланг в сборе | 1 | ||
| 4 | P620-082058 | Шланг в сборе | 1 | ||
| 4 | P930-082058 | Шланг в сборе | 1 | ||
| 5 | P620-047014 | Шланг в сборе | 1 | ||
| 5 | P620-047014 | Шланг в сборе | 2 | ||
| 5 | P930-047014 | Шланг в сборе | 3 | ||
| 6 | P860-042014 | Шланг в сборе | 1 | ||
| 7 | P860-062014 | Шланг в сборе | 1 | ||
| 8 | P603-047046 | HOSE ASSY-THD | 1 | ||
| 8 | P913-047046 | Шланг в сборе | 1 | ||
| 9 | P010-110002 | Соединитель | 2 | ||
| 9 | X500-110001 | Разъем | 3 | ||
| K | 31Y1-20920 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 |
