BOOM HYDRAULIC PIPING(8.6M, #0058-) экскаватора гусеничного Hyundai R360LC-7

Код подсистемы:3450

Наименование:BOOM HYDRAULIC PIPING(8.6M, #0058-)

Версия:2004. 1.31 REV.2

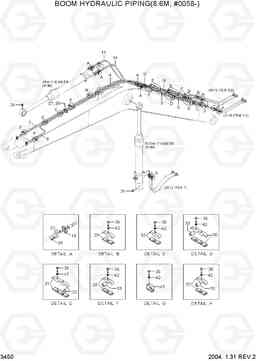

BOOM HYDRAULIC PIPING(8.6M, #0058-) R360LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	BOOM HYD PIPING(8.6M)	1
14	P680-207427	Шланг в сборе	2
16	31NA-51320	труба в сборе bukt глава	1
18	P174-200106	фланец гидрокси, сплит	24
24	S651-810002	Масленка	2
28	31NB-51270	зажим в сборе	4
29	31NB-51310	зажим в сборе	2
30	31NB-51330	зажим в сборе	2
30	31NB-51330	зажим в сборе	3
31	31NB-51340	зажим в сборе	4
31	31NB-51340	зажим в сборе	5
32	31NB-51320	зажим в сборе	3
33	31N5-50240	Распорная трубка	10
36	S017-160752	Болт с шестигранной головкой (под шестигранник)	20
36	S017-16080A	Болт с шестигранной головкой (под шестигранник) с покрытием	26
37	Y171-027004	Кольцо уплотнительное (О-кольцо)	14
39	S109-120506	Болт с шестигранной головкой (под шестигранник)	56
4	31NA-51290	труба в сборе bukt стержень	1
42	S411-160002	Шайба пружинная	20
43	31NB-51300	зажим в сборе	1
5	31NA-51300	PIPE ASSY-ARM ROD	1
6	31NA-51310	PIPE ASSY-ARM HEAD	1
7	31NA-51170	труба в сборе bukt стержень	1
8	31NA-51180	труба в сборе bukt глава	1
