Гидроцилиндр стрелы экскаватора гусеничного Hyundai R360LC-7
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R360LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:2007. 5.31 REV.7E

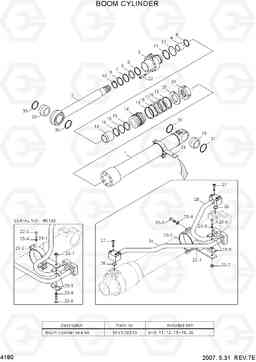

BOOM CYLINDER R360LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31NA-50111 | Гидроцилиндр стрелы, правый (тип 1) | 1 |
STD
|
|
| * | 31NA-50112 | Гидроцилиндр стрелы, правый | 1 | ||
| * | 31NA-50113 | цилиндр Ass'y, относительной влажности | 1 | ||
| * | 31NA-50121 | Гидроцилиндр стрелы, левый (тип 1) | 1 |
STD
|
|
| * | 31NA-50122 | Гидроцилиндр стрелы, левый | 1 | ||
| * | 31NA-50123 | цилиндр Ass'y, LH | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-20810 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-23050 | Кольцо | 1 | ||
| 14 | 31Y1-08172 | Поршень | 1 | ||
| 2 | 31Y1-20850 | Шток в сборе | 1 | ||
| 20 | 31YC-66081 | Стопорная шайба (кольцо) | 1 | ||
| 21 | 31YC-61143 | Гайка | 1 | ||
| 22 | S109-200904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | 31Y1-08481 | Стяжной хомут | 1 | ||
| 23 | 31Y1-22590 | Стяжной хомут | 1 | ||
| 23 | 31Y1-22591 | Стяжной хомут | 1 | ||
| 23-1 | 31Y1-08491 | Хомут | 1 | ||
| 23-1 | 31Y1-22600 | Группа югу сборе | 1 | ||
| 23-2 | 31YC-32120 | BAND | 1 | ||
| 23-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23-4 | S411-120002 | Шайба пружинная | 4 | ||
| 23-5 | 31YC-39010 | Трубный зажим | 1 | ||
| 23-5 | 31YC-39030 | Трубный зажим | 1 | ||
| 23-6 | S015-140852 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23-6 | S015-161002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 23-7 | S205-141002 | Гайка | 1 | ||
| 23-7 | S205-161002 | Гайка | 1 | ||
| 23-8 | S411-140002 | Шайба пружинная | 1 | ||
| 23-8 | S411-140002 | Шайба пружинная | 1 | ||
| 24 | 31Y1-20900 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22620 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22621 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22622 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-20890 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22610 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22611 | Трубка в сборе - R | 1 | ||
| 24 | 31Y1-22612 | Трубка в сборе - R | 1 | ||
| 25 | 31Y1-18910 | Трубка в сборе (B), правая | 1 | ||
| 25 | 31Y1-22640 | Трубка в сборе (B), правая | 1 | ||
| 25 | 31Y1-22641 | Трубка в сборе (B), правая | 1 | ||
| 25 | 31Y1-22642 | Трубка в сборе (B), правая | 1 | ||
| 25 | 31Y1-18900 | Трубка в сборе (B), левая | 1 | ||
| 25 | 31Y1-22630 | Трубка в сборе (B), левая | 1 | ||
| 25 | 31Y1-22631 | PIPE-ASSY-B,LH | 1 | ||
| 25 | 31Y1-22632 | Трубка в сборе (B), левая | 2 | ||
| 27 | S107-120554 | Болт | 8 | ||
| 27 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S107-120554 | Болт | 8 | ||
| 28 | 31YC-11205 | Втулка поршневого пальца | 1 | ||
| 29 | 31YC-11405 | Втулка поршневого пальца | 1 | ||
| 3 | 31Y1-20880 | Сальник | 1 | ||
| 30 | Y000-110100 | Кольцо | 2 | ||
| 31 | Y000-100100 | Кольцо | 2 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-20910 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S641-150003 | Кольцо | 1 | ||
| K15 | S632-095004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | S642-095003 | Кольцо | 2 | ||
| K17 | Y420-160000 | Уплотнение | 1 | ||
| K18 | Y310-160200 | Кольцо изнашиваемое | 2 | ||
| K19 | Y440-160000 | Пыльник | 2 | ||
| K26 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-110011 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110013 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 |
