Топливная система экскаватора гусеничного Hyundai R360LC-7A
Топливная система экскаватора гусеничного Hyundai R360LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:FUEL SYSTEM
Версия:2009. 12.18 REV.9M

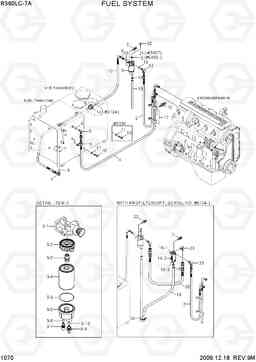

FUEL SYSTEM R360LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P020-110015 | Колено 90 | 1 | ||
| 10 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 10 | S037-101526 | Болт | 3 | ||
| 11 | S403-102002 | Плоская шайба | 7 | ||
| 12 | 11NA-53060 | Колено 90 | 1 | ||
| 13 | 11NA-53041 | Шланг топливный | 1 | ||
| 13 | 11NA-53042 | Шланг топливный | 1 | ||
| 14 | S760-041000 | Уплотнительная втулка | 2 | ||
| 15 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 15 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 16 | 11NA-72000 | Предварительный фильтр в сборе | 1 |
OPTION
|
|
| 16-1 | 11LD-20240 | Головка фильтра | 1 |
OPTION
|
|
| 16-2 | 11LB-20310 | Элемент фильтра топливного | 1 |
OPTION
|
|
| 16-2 | 11NA-72010 | Элемент фильтра топливного | 1 |
OPTION
|
|
| 16-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 |
OPTION
|
|
| 17 | S543-200002 | Зажим трубки | 1 | ||
| 17 | S543-200002 | Зажим трубки | 2 |
OPTION
|
|
| 18 | 11N1-50020 | Рукав высокого давления (РВД) | 1 | ||
| 18 | 11M8-50030 | Рукав высокого давления (РВД) | 1 | ||
| 18 | 11M8-50030 | Рукав высокого давления (РВД) | 2 |
OPTION
|
|
| 19 | S520-015000 | Зажим | 1 | ||
| 2 | 11NA-53021 | Шланг топливный | 1 | ||
| 2 | 11NA-53022 | Шланг топливный | 1 | ||
| 2 | 11NA-53080 | Шланг топливный | 1 |
OPTION
|
|
| 20 | P220-220104 | Заглушка | 1 | ||
| 20 | P210-101400 | Заглушка | 1 | ||
| 21 | P392-140000 | Шайба медная | 1 | ||
| 22 | S035-082526 | Болт | 1 |
OPTION
|
|
| 23 | 11LB-20350 | Колено 90 | 2 |
OPTION
|
|
| 24 | S552-035146 | Зажим | 2 |
OPTION
|
|
| 25 | 11N8-57050 | Шланг топливный | 1 |
OPTION
|
|
| 3 | 11NA-71000 | топливный фильтр и W / S в сборе | 1 | ||
| 3-1 | 11NA-71010 | Головка фильтра | 1 | ||
| 3-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-2 | 11NA-71020 | подогревателя топлива | 1 | ||
| 3-3 | 11NA-71030 | Соединитель | 1 | ||
| 3-4 | 11NA-71040 | Элемент фильтра | 1 | ||
| 3-5 | 11NA-71050 | Чаша ясно | 1 | ||
| 3-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-7 | 11NA-71070 | SENSOR | 1 | ||
| 3-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-9 | 11NA-71090 | Винт клапана | 1 | ||
| 4 | 11NA-53070 | Шланг топливный | 1 | ||
| 5 | P020-110003 | Колено 90 | 1 | ||
| 6 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7 | S035-082022 | Болт | 2 | ||
| 7 | S037-102526 | Болт | 2 | ||
| 8 | 11NA-53050 | Соединитель | 1 | ||
| 9 | S543-200002 | Зажим трубки | 1 |
