UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R360LC-7A
UPPER HYDRAULIC PIPING(ATTACH) экскаватора гусеничного Hyundai R360LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYDRAULIC PIPING(ATTACH)
Версия:2010. 6.30 REV.10F

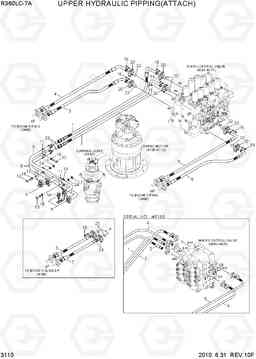

UPPER HYDRAULIC PIPING(ATTACH) R360LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31NA-13010 | Рукав высокого давления (РВД) | 1 | ||
| 1 | 31NA-12500 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31NA-13090 | Кронштейн бум трубы | 1 | ||
| 11 | 31EM-12170 | Трубный зажим | 3 | ||
| 12 | S017-100706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S037-103026 | Болт | 2 | ||
| 15 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 16 | S109-140406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 17 | S205-10100B | Гайка | 2 | ||
| 18 | S411-100006 | Шайба пружинная | 3 | ||
| 19 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 2 | 31NA-13020 | Рукав высокого давления (РВД) | 1 | ||
| 2 | 31NA-12510 | Рукав высокого давления (РВД) | 1 | ||
| 20 | 31NA-12070 | фланец гидрокси, сплит | 12 | ||
| 21 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 22 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 23 | S621-021001 | О кольцо | 2 | ||
| 24 | S403-10100B | Плоская шайба | 2 | ||
| 3 | 31NA-13031 | Рукав высокого давления (РВД) | 1 | ||
| 3 | 31NA-12520 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31NA-13041 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31NA-12530 | Рукав высокого давления (РВД) | 1 | ||
| 5 | 31NA-13051 | Рукав высокого давления (РВД) | 1 | ||
| 5 | 31NA-12540 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31NA-13061 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31NA-12550 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31NA-13101 | Рукав высокого давления (РВД) | 4 | ||
| 7 | 31NA-13102 | HOSE ASSY-FLG(0X0) | 4 | ||
| 8 | 31NA-13070 | ва бум труба "LC" | 1 | ||
| 8 | 31NA-12560 | PIPE WA-BOOM"LC" | 1 | ||
| 9 | 31NA-13080 | ва бум труба "SC" | 1 | ||
| 9 | 31NA-12570 | PIPE WA-BOOM "SC" | 1 |
