Поворотный редуктор экскаватора гусеничного Hyundai R360LC-7A
Поворотный редуктор экскаватора гусеничного Hyundai R360LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING REDUCTION GEAR
Версия:2012. 2.29 REV.12B

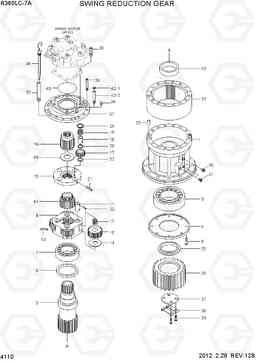

SWING REDUCTION GEAR R360LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | 1 | ||
| * | XKAQ-00264 | Водило в сборе 2 (вторая передача) | 1 | ||
| * | XKAQ-00262 | Водило в сборе 1 (первая передача) | 1 | ||
| *-2 | 31NA-10150 | Поворотный редуктор | 1 | ||
| *-2 | 31NA-10151 | Поворотный редуктор | 1 | ||
| *-2 | 31NA-10152 | Редуктор | 1 | ||
| 1 | XKAQ-00144 | CASING | 1 | ||
| 1 | XKAQ-00773 | CASING | 1 | ||
| 10 | XKAQ-00776 | Шестерня планетарная (сателлит) 2 | 4 | ||
| 10 | XKAQ-00741 | Шестерня планетарная (сателлит) 2 | 4 | ||
| 11 | XKAQ-00254 | Палец | 4 | ||
| 13 | XKAQ-00050 | Палец | 4 | ||
| 14 | XKAQ-00156 | Шайба упорная | 4 | ||
| 14 | XKAQ-00411 | Шайба | 4 | ||
| 15 | XKAQ-00325 | CARRIER 1 | 1 | ||
| 15 | XKAQ-00743 | CARRIER 1 | 1 | ||
| 16 | XKAQ-00257 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 16 | XKAQ-00746 | Солнечная (центральная / планетарная) шестерня №1 | 4 | ||
| 17 | XKAQ-00777 | Шестерня планетарная (сателлит) 1 | 4 | ||
| 17 | XKAQ-00774 | Шестерня планетарная (сателлит) 1 | 4 | ||
| 18 | XKAQ-00019 | Палец стальной | 4 | ||
| 18 | XKAQ-00415 | Палец стальной | 4 | ||
| 19 | XKAQ-00030 | Подшипник игольчатый | 4 | ||
| 2 | XKAQ-00300 | Вал приводной (ведущий) | 1 | ||
| 2 | XKAQ-00739 | Вал приводной (ведущий) | 1 | ||
| 20 | XKAQ-00040 | стороны плиты 2 | 4 | ||
| 20 | XKAQ-00416 | пластина 2 сторона | 4 | ||
| 21 | XKAQ-00048 | Палец | 4 | ||
| 22 | XKAQ-00258 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 22 | XKAQ-00420 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 23 | XKAQ-00072 | контактный стук | 2 | ||
| 24 | XKAQ-00259 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 25 | XKAQ-00162 | Вставка | 1 | ||
| 25 | XKAQ-00775 | Вставка | 1 | ||
| 26 | XKAQ-00163 | Ведущая шестерня | 1 | ||
| 26 | XKAQ-00749 | Ведущая шестерня | 1 | ||
| 27 | XKAQ-00299 | плита замок | 1 | ||
| 28 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | XKAQ-00041 | кольцо остановка | 4 | ||
| 3 | XKAQ-00146 | Подшипник роликовый | 1 | ||
| 30 | XKAQ-00273 | Пробка (заглушка) | 1 | ||
| 31 | XKAQ-00274 | Пробка (заглушка) | 2 | ||
| 32 | XKAQ-00057 | стороны плиты 1 | 4 | ||
| 32 | XKAQ-00417 | пластина 1 сторона | 4 | ||
| 33 | XKAQ-00165 | Палец | 4 | ||
| 34 | XKAQ-00166 | Брусок | 1 | ||
| 35 | XKAQ-00167 | Датчик трубы | 1 | ||
| 36 | XKAQ-00292 | Стопорная шайба (кольцо) | 2 | ||
| 37 | XKAQ-00169 | Крышка | 1 | ||
| 37 | XKAQ-00750 | Крышка | 1 | ||
| 38 | XKAQ-00170 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | XKAQ-00155 | розетка | 1 | ||
| 4 | XKAQ-00147 | заглушка | 1 | ||
| 4 | XKAQ-00747 | заглушка | 1 | ||
| 40 | XKAQ-00171 | кольцевой проставки | 1 | ||
| 42 | XKAQ-00143 | воздух столба передышку | 1 | ||
| 42 | XKAQ-00798 | воздуха передышку в сборе | 1 | ||
| 42-1 | XKAQ-00797 | крышка ари передышку | 1 | ||
| 42-2 | XKAQ-00799 | воздух столба передышку | 1 | ||
| 43 | XKAQ-00260 | Кольцо упорное | 1 | ||
| 43 | XKAQ-00422 | Кольцо упорное | 1 | ||
| 44 | XKAQ-00252 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 44 | XKAQ-00745 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 45 | XKAQ-00751 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | XKAQ-00148 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | XKAQ-00149 | Сальник | 1 | ||
| 7 | XKAQ-00027 | Подшипник роликовый | 1 | ||
| 8 | XKAQ-00251 | Водило (планетарной передачи) | 1 | ||
| 8 | XKAQ-00740 | Водило (планетарной передачи) | 1 | ||
| N12 | @ | BUSHING | 4 | ||
| N33 | @ | PIN-SPRING | 4 |
