Цилиндр ковша экскаватора гусеничного Hyundai R360LC-7A
Цилиндр ковша экскаватора гусеничного Hyundai R360LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER(-#0385)
Версия:2009. 2.28 REV.9B

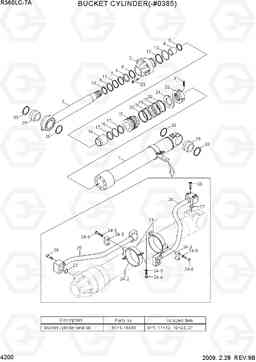

BUCKET CYLINDER(-#0385) R360LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31NA-60111 | Цилиндр ковша | 1 | ||
| * | 31NA-60112 | Цилиндр ковша | 1 | ||
| *-1 | 31Y1-18460 | Вспомогательный цилиндр ковша | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-18461 | Вспомогательный цилиндр ковша | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-08700 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-121000 | Кольцо стопорное | 1 | ||
| 14 | 31YC-23060 | Кольцо | 1 | ||
| 15 | 31Y1-08780 | Поршень | 1 | ||
| 2 | 31Y1-18970 | Шток в сборе | 1 | ||
| 2 | 31Y1-18971 | Шток в сборе | 1 | ||
| 21 | 31YC-66071 | Стопорная шайба (кольцо) | 1 | ||
| 22 | 31YC-61153 | Гайка | 1 | ||
| 22 | 31YC-61154 | Гайка | 1 | ||
| 23 | S109-240904 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | 31Y1-22680 | Стяжной хомут | 2 | ||
| 24-1 | 31Y1-22690 | Группа югу сборе | 1 | ||
| 24-2 | 31YC-31230 | BAND | 1 | ||
| 24-3 | 31YC-37050 | Трубный зажим | 1 | ||
| 24-4 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 24-5 | S411-120002 | Шайба пружинная | 4 | ||
| 24-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | 31Y1-22700 | Трубка в сборе - R | 1 | ||
| 26 | 31Y1-22710 | Трубка в сборе (B) | 1 | ||
| 27 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 28 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 28 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | 31YC-11160 | Втулка поршневого пальца | 2 | ||
| 3 | 31Y1-08770 | Сальник | 1 | ||
| 30 | Y000-090000 | Кольцо | 4 | ||
| 31 | S114-080184 | Комплект винтов шестигранников (торцевой ключ) | 1 | ||
| 4 | S732-105040 | Втулка | 1 | ||
| 5 | Y191-112000 | Кольцо стопорное | 1 | ||
| K | 31Y1-18490 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | Y320-105000 | Кольцо изнашиваемое | 1 | ||
| K12 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K13 | S641-140003 | Кольцо | 1 | ||
| K16 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K17 | S642-090003 | Кольцо | 2 | ||
| K18 | Y420-150000 | Уплотнение | 1 | ||
| K19 | Y310-150100 | Кольцо изнашиваемое | 2 | ||
| K20 | Y440-150000 | Пыльник | 2 | ||
| K27 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-105011 | уплотнение штока | 1 | ||
| K7 | Y180-105120 | Кольцо | 1 | ||
| K8 | Y240-105013 | Кольцевой буфер | 1 | ||
| K9 | Y110-105011 | стеклоочиститель пыли | 1 |
