CONSOLE BOX(RH, #0117-) экскаватора гусеничного Hyundai R360LC-7A
CONSOLE BOX(RH, #0117-) экскаватора гусеничного Hyundai R360LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6121
Наименование:CONSOLE BOX(RH, #0117-)
Версия:2008. 2.29 REV.8B

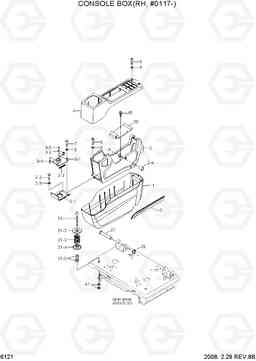

CONSOLE BOX(RH, #0117-) R360LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 73N6-21040 | CONSOLE BOX ASSY(RH) | 1 | ||
| 1 | 73N6-21020 | COVER-C/LOW ASSY | 1 | ||
| 1-1 | 73N6-20160 | CONSOLE BOX-LOW | 1 | ||
| 1-2 | 73N6-20230 | PANEL-CONSOLE DECO | 1 | ||
| 2 | 71N6-20061 | с / рамка коробки ва RH | 1 | ||
| 2-1 | 71N6-21320 | Кронштейн наклона | 1 | ||
| 2-2 | S015-060156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-3 | S403-06200B | Плоская шайба | 4 | ||
| 2-4 | S731-020025 | Втулка | 2 | ||
| 21 | 71N6-20031 | наклона шкафчик в сборе | 1 | ||
| 21-1 | 71N6-21151 | Вал | 1 | ||
| 21-2 | 71N6-21160 | Пластина | 1 | ||
| 21-3 | 71N6-21170 | Пружина | 1 | ||
| 21-4 | 71N6-21180 | Пластина | 1 | ||
| 21-5 | S207-161006 | Гайка | 2 | ||
| 27 | 71N6-20082 | Вал | 1 | ||
| 28 | S601-020004 | RING-RETAINING | 1 | ||
| 3 | 71N6-20091 | наклона улов в сборе | 1 | ||
| 3-1 | 71N6-21420 | наклона улов низкой | 1 | ||
| 3-2 | 71N6-21451 | наклона догнать | 1 | ||
| 3-3 | 71N6-21460 | Пружина | 1 | ||
| 3-4 | 71N6-21470 | Палец | 1 | ||
| 3-5 | P560-090002 | стопорное кольцо электронной типа | 1 | ||
| 30 | 71N6-20111 | плита кабель | 1 | ||
| 4 | 73N6-20150 | CONSOLE BOX UP-RH | 1 | ||
| 47 | S205-16100B | Гайка | 2 | ||
| 49 | S035-061526 | Болт | 3 | ||
| 5 | S015-050206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | S403-052006 | Плоская шайба | 8 | ||
| 7 | S161-060136 | Болт | 4 | ||
| 8 | S403-06200B | Плоская шайба | 4 | ||
| 9 | S161-050166 | Болт | 4 |
