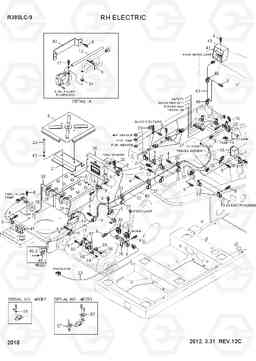

RH ELECTRIC экскаватора гусеничного Hyundai R380LC-9
RH ELECTRIC экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:RH ELECTRIC
Версия:2012. 3.31 REV.12C
RH ELECTRIC R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 10 | 21N4-01130 | плита клип | 1 | ||
| 12 | 21Q8-21610 | сливной шланг | 1 |
W/F/F/PUMP
|
|
| 12 | 21Q8-21620 | сливной шланг | 1 |
W/F/F/PUMP
|
|
| 14 | 21E5-0003 | Реле батареи | 1 | ||
| 14 | 21QA-70010 | Реле батареи | 1 | ||
| 17 | S035-083026 | Болт | 2 | ||
| 18 | 21E7-0612 | соединительная пластина | 2 | ||
| 20 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 21 | 21Q8-42060 | Скобы для аккумуляторов | 1 | ||
| 22 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | 21Q8-11150 | Жгут проводов | 1 | ||
| 26 | 25D1-10650 | Скоба (хомут) | 3 | ||
| 27 | 31L7-10200 | Зажим трубки | 11 | ||
| 27 | 31L7-10200 | Зажим трубки | 12 | ||
| 28 | 21EA-00210 | Кабель | 1 | ||
| 29 | 21N8-10300 | кабель (войлок реле) | 1 | ||
| 29 | 21Q6-12400 | кабель (сланец (+) реле) | 1 | ||
| 30 | 24L3-01120 | Кабель | 1 | ||
| 31 | S520-032000 | Зажим | 1 |
W/F/F/PUMP
|
|
| 32 | 21QA-60030 | кабель (войлок ры стартер) | 1 | ||
| 33 | 31L7-10230 | зажим | 7 | ||
| 35 | 21QA-32100 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 35 | 21QA-32101 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 35 | 21QA-32102 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 36 | S593-000802 | клип жгут | 1 | ||
| 37 | 21Q8-10050 | Звуковой сигнал | 1 | ||
| 37 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 38 | 21Q8-10060 | Звуковой сигнал | 1 | ||
| 38 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 4 | S037-102026 | Болт | 6 | ||
| 4 | S037-102026 | Болт | 10 | ||
| 41 | S035-081526 | Болт | 2 | ||
| 42 | S403-10100B | Плоская шайба | 2 | ||
| 43 | 21QB-20080 | плита зажим | 1 |
W/F/F/PUMP
|
|
| 45 | 21QA-10102 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10103 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10104 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10105 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10106 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10107 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10108 | Электропроводка на раму | 1 | ||
| 45 | 21QA-10109 | Электропроводка на раму | 1 | ||
| 45 | 21QA-11100 | Электропроводка на раму | 1 |
CAB RISER
|
|
| 45 | 21QA-11101 | Электропроводка на раму | 1 |
CAB RISER
|
|
| 45 | 21QA-11102 | Электропроводка на раму | 1 |
CAB RISER
|
|
| 45 | 21QA-11103 | Электропроводка на раму | 1 |
CAB RISER
|
|
| 45-1 | 21N4-01310 | ссылка легкоплавкие (30а) | 1 | ||
| 45-2 | 21N4-01320 | ссылка легкоплавкие (0.5) | 1 | ||
| 45-3 | 21EA-50550 | диод | 2 |
NOT SHOWN
|
|
| 46 | 21N4-46800 | зуммер назад | 1 | ||
| 47 | 21QB-60700 | Фара в сборе | 2 | ||
| 47-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 48 | 31L7-10350 | Зажим | 2 | ||
| 49 | 21Q4-47020 | охранять подсветки | 1 | ||
| 5 | 21Q8-42040 | Крышка аккумуляторной батареи | 1 | ||
| 5 | 21Q8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 50 | 21Q8-11140 | Удлинитель жгута проводов | 1 | ||
| 54 | S141-040206 | Винт с потайной головкой | 4 | ||
| 54 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 57 | 21Q8-22300 | выключатель цепи анода | 4 | ||
| 57 | 21Q6-14101 | Пластина | 1 | ||
| 58 | 21M9-01170 | выключатель, 60а | 1 | ||
| 58 | 21M9-01171 | выключатель, 60а | 1 | ||
| 59 | 21Q4-01160 | выключатель, 30а | 1 | ||
| 59 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 6 | E127-3158 | Группа топливный насос | 1 |
W/F/F/PUMP
|
|
| 65 | 31L7-10210 | модули зажим для труб | 1 | ||
| 7 | S035-082526 | Болт | 4 | ||
| 8 | S037-101526 | Болт | 32 | ||
| 9 | 31L7-10190 | Зажим трубки | 9 |
