UPPER HYD PIPING(BASE, MCV TYPE 1) экскаватора гусеничного Hyundai R380LC-9
UPPER HYD PIPING(BASE, MCV TYPE 1) экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE, MCV TYPE 1)
Версия:2014. 7.31 REV.14G

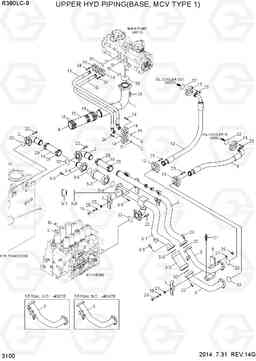

UPPER HYD PIPING(BASE, MCV TYPE 1) R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QA-11020 | Трубка в сборе | 1 | ||
| 1 | 31QA-11021 | Трубка в сборе | 1 | ||
| 10 | 31QA-11170 | шланг в сборе FLG (0x45) | 1 | ||
| 10 | 31QA-11171 | шланг в сборе FLG (0x45) | 1 | ||
| 10 | 31QA-13010 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31QA-11180 | шланг в сборе FLG (0x45) | 1 | ||
| 11 | 31QA-11181 | шланг в сборе FLG (0x45) | 1 | ||
| 11 | 31QA-13000 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31QA-11210 | Рукав высокого давления (РВД) | 1 | ||
| 13 | P173-280108 | фланец гидрокси, сплит | 8 | ||
| 14 | P174-160115 | фланец раскол | 8 | ||
| 15 | P760-102040 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 16 | 31NB-13090 | Шланг | 2 | ||
| 18 | 31N6-11190 | Зажим | 4 | ||
| 18 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 18 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 19 | S109-120756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31QA-11030 | ва в обратном трубопроводе | 2 | ||
| 20 | S017-121106 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S037-123526 | Болт | 2 | ||
| 22 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 23 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 24 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 25 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S205-12000B | Гайка | 1 | ||
| 27 | S403-12200B | Плоская шайба | 4 | ||
| 28 | S411-120006 | Шайба пружинная | 3 | ||
| 29 | S572-750006 | Зажим | 8 | ||
| 29 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 3 | 31QA-11510 | трубы югу сборе возврат | 1 | ||
| 3 | 31QA-11511 | трубы югу сборе возврат | 1 | ||
| 3 | 31QA-11512 | трубы югу сборе возврат | 1 | ||
| 3 | 31QA-11513 | PIPE SUB ASSY-RETURN | 1 | ||
| 3-1 | 31QA-11520 | ва в обратном трубопроводе | 1 | ||
| 3-2 | 31EH-11160 | Клапан обратный | 1 |
3.0K
|
|
| 3-2 | 31ND-11120 | Клапан обратный, в сборе | 1 |
3.0K
|
|
| 3-3 | 31EH-11150 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-3 | 31ND-11110 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-3 | 31ND-11130 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 3-4 | 31QA-11080 | Трубка | 1 | ||
| 3-5 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 3-6 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 3-7 | X710-100107 | Крышка | 1 | ||
| 3-8 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 32 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 4 | 31QA-11530 | ва в обратном трубопроводе | 1 | ||
| 5 | 31QA-11551 | в сборе обратный трубопровод | 1 | ||
| 5 | 31QA-11552 | в сборе обратный трубопровод | 1 | ||
| 6 | 31QA-11541 | ва в обратном трубопроводе | 1 | ||
| 7 | 31ND-10451 | Трубный зажим | 3 | ||
| 8 | 31QA-11560 | Кронштейн | 1 | ||
| 9 | 31QA-11490 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31QA-11491 | Рукав высокого давления (РВД) | 1 |
