QUICK CLAMP PIPING экскаватора гусеничного Hyundai R380LC-9
QUICK CLAMP PIPING экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3800
Наименование:QUICK CLAMP PIPING
Версия:2011. 1.31 REV.11A

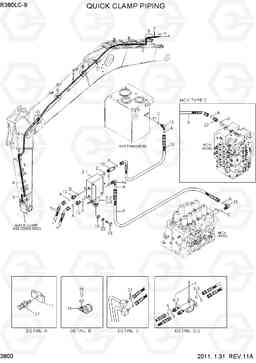

QUICK CLAMP PIPING R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P930-042013 | Шланг в сборе | 1 | ||
| 11 | 34EA-91811 | Трубный зажим | 4 | ||
| 12 | X500-110001 | Разъем | 2 | ||
| 13 | X511-104512 | Соединитель | 1 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 15 | X500-110012 | Разъем | 2 |
MCV TYPE 1
|
|
| 15 | X500-110012 | Разъем | 1 |
MCV TYPE 2
|
|
| 16 | 31QA-90500 | Зажим | 5 | ||
| 17 | S037-103026 | Болт | 4 | ||
| 18 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S403-10200B | Плоская шайба | 2 | ||
| 2 | 31Q6-91720 | Электромагнитный клапан Q / зажим | 1 | ||
| 2-1 | B-34EA-91720 | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | LTC0627VMD/DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S411-100006 | Шайба пружинная | 2 | ||
| 21 | S554-054300 | Зажим | 20 | ||
| 22 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | 31N6-70520 | Соединитель | 1 |
MCV TYPE 2
|
|
| 3 | 31NB-95820 | termainal д / зажим | 2 | ||
| 3-2 | X540-120001 | Разъем ORFS | 2 | ||
| 3-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4 | 31QA-90510 | Трубка | 1 |
AM 3.2M
|
|
| 4 | 31QA-90530 | Трубка | 1 |
AM 2.5M
|
|
| 4 | 31QA-90531 | Трубка | 1 |
AM 2.5M
|
|
| 4 | 31QA-90550 | Трубка | 1 |
AM 3.9/4.3M
|
|
| 5 | 31QA-90520 | Трубка | 1 |
AM 3.2M
|
|
| 5 | 31QA-90540 | Трубка | 1 |
AM 2.5M
|
|
| 5 | 31QA-90541 | Трубка | 1 |
AM 2.5M
|
|
| 5 | 31QA-90560 | Трубка | 1 |
AM 3.9/4.3M
|
|
| 6 | P915-047038 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 3.2M
|
|
| 6 | P913-047027 | Шланг в сборе | 2 |
AM 2.5M
|
|
| 6 | P915-047030 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 2.5M
|
|
| 6 | P915-047058 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 3.9M
|
|
| 6 | P915-047065 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 4.3M
|
|
| 7 | P920-047042 | Шланг в сборе | 2 | ||
| 8 | P910-047130 | Шланг в сборе | 2 |
BM 6.5M
|
|
| 8 | P910-047126 | Шланг в сборе | 2 |
BM 6.15M
|
|
| 8 | P910-047174 | Шланг в сборе | 2 |
BM 8.6M
|
|
| 9 | P910-047018 | Шланг в сборе | 1 |
MCV TYPE 1
|
|
| 9 | P920-047012 | Шланг в сборе | 1 |
MCV TYPE 2
|
|
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| B | S631-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| C | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
