Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R380LC-9
Редуктор хода (Тип 1) экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4130
Наименование:TRAVEL REDUCTION GEAR(TYPE 1)
Версия:2012. 1.31 REV.12A

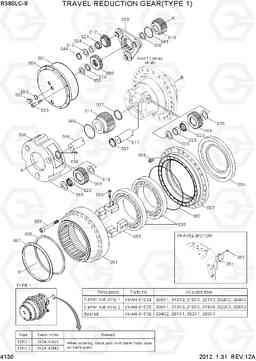

TRAVEL REDUCTION GEAR(TYPE 1) R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | XKAH-01449 | Редуктор хода | 1 |
SEE 4120
|
|
| *-2 | XKAH-01618 | Редуктор хода | 1 |
SEE 4120
|
|
| 001 | XKAH-01441 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 002 | XKAH-01442 | Картер (корпус) | 1 | ||
| 002 | XKAH-01612 | Картер (корпус) | 1 | ||
| 004 | XKAH-01443 | Крышка сторона | 1 | ||
| 004 | XKAH-01608 | Крышка сторона | 1 | ||
| 009 | XKAH-01446 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 010 | XKAH-01447 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 011 | XKAH-01448 | Солнечная (центральная / планетарная) шестерня №3 | 1 | ||
| 014 | XKAH-00997 | Шестерня планетарная (сателлит) 3 | 4 | ||
| 017 | XKAH-00999 | Палец | 4 | ||
| 020 | XKAH-01002 | пластина F сторона | 8 | ||
| 023 | XKAH-01005 | Подшипник игольчатый | 4 | ||
| 025 | XKAH-01007 | втулка с плавающей | 4 | ||
| 026 | XKAH-01008 | кольцо тяги 60 | 2 | ||
| 029 | XKAH-01010 | Болт с шестигранной головкой (под шестигранник) | 28 | ||
| 030 | XKAH-00210 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 030 | XKAH-01609 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 032 | XKAH-00032 | подключаемые RO | 3 | ||
| 033 | XKAH-01450 | принимая угловой | 2 | ||
| 035 | XKAH-01013 | Прокладка | 1 | ||
| 045 | XKAH-01017 | Скоба (хомут) | 1 | ||
| 046 | XKAH-01018 | Клип W | 1 | ||
| 051 | XKAH-01613 | NAME PLATE | 1 | ||
| 052 | XKAH-00116 | SCREW-RIVET | 2 | ||
| 053 | XKAH-01022 | Шайба | 1 | ||
| 054 | XKAH-01455 | Комплект винтов | 3 | ||
| 055 | XKAH-01439 | STOPPER-NUTRING | 4 | ||
| 055 | XKAH-01610 | STOPPER-NUTRING | 4 | ||
| 056 | XKAH-01440 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| K013 | XKAH-01026 | SUB ASSY-SEAL KIT | 1 |
SEE ILLUST
|
|
| K034 | XKAH-01451 | Плавающее уплотнение (сальник) | 1 | ||
| K081 | XKAH-01453 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K082 | XKAH-01454 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K083 | XKAH-00035 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| N047 | XKAH-01452 | NUTRING | 1 | ||
| N051 | XKAH-01437 | NAME PLATE | 1 | ||
| N052 | XKAH-00986 | SCREW-RIVET | 2 | ||
| S005 | XKAH-01444 | CARRIER NO.1 | 1 | ||
| S006 | XKAH-01445 | CARRIER NO.2,B | 1 | ||
| S011 | XKAH-01024 | Водило (планетарной передачи) | 1 |
SEE ILLUST
|
|
| S012 | XKAH-00995 | Шестерня планетарная (сателлит) 1 | 3 | ||
| S012 | XKAH-01025 | SUB ASSY 2-CARRIER | 1 |
SEE ILLUST
|
|
| S013 | XKAH-00996 | Шестерня планетарная (сателлит) 2 | 3 | ||
| S016 | XKAH-00998 | Палец | 3 | ||
| S018 | XKAH-01000 | плита электронной сторона | 3 | ||
| S019 | XKAH-01001 | панельные сторону | 6 | ||
| S021 | XKAH-01003 | Подшипник игольчатый | 3 | ||
| S022 | XKAH-01004 | Подшипник игольчатый | 3 | ||
| S024 | XKAH-01262 | внутреннее кольцо | 3 | ||
| S027 | XKAH-01009 | Кольцо упорное | 1 | ||
| S036 | XKAH-01014 | Палец | 3 | ||
| S037 | XKAH-01015 | Кольцо стопорное | 4 | ||
| S044 | XKAH-00143 | Кольцо стопорное | 3 |
