REMOTE CONTROL LEVER (-#0183) экскаватора гусеничного Hyundai R380LC-9
REMOTE CONTROL LEVER (-#0183) экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4150
Наименование:REMOTE CONTROL LEVER (-#0183)
Версия:2010.11.30 REV.10L

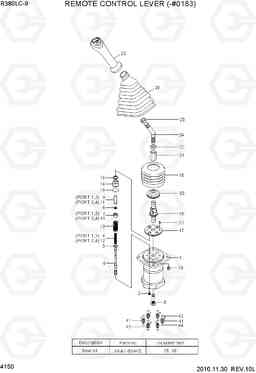

REMOTE CONTROL LEVER (-#0183) R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31Q8-20011 | RCV югу сборе LH | 1 |
LONG TYPE
|
|
| * | 31Q8-20021 | RCV югу сборе RH | 1 |
LONG TYPE
|
|
| *-1 | 31Q8-21011 | RCV рычаг (LH) | 1 | ||
| *-1 | 31Q8-21021 | RCV рычаг (RH) | 1 | ||
| *-2 | XKAY-01439 | катушка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-01440 | катушка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-01441 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-01442 | вилка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-4 | XKAY-01426 | комплекта рукоятки LH | 1 | ||
| *-4 | XKAY-01427 | комплекта рукоятки RH | 1 | ||
| 1 | XKAY-01417 | CASE | 1 | ||
| 10 | XKAY-01421 | Пружина | 1 | ||
| 11 | XKAY-01137 | стержень толчок (2,4) | 1 |
PORT 2,4
|
|
| 14 | XKAY-00784 | Пробка (заглушка) | 1 | ||
| 17 | XKAY-01425 | Пластина | 1 | ||
| 18 | XKAY-00786 | BOOT | 1 | ||
| 19 | XKAY-00049 | Совместное сборе | 1 | ||
| 2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
| 20 | XKAY-01066 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 21 | XKAY-00047 | Гайка | 1 | ||
| 22 | XKAY-00046 | Гайка | 1 | ||
| 25 | XKAY-00811 | Гайка | 1 | ||
| 27 | XKAY-00662 | Палец | 2 | ||
| 28 | XKAY-00074 | Втулка | 1 | ||
| 3 | XKAY-00768 | Втулка | 1 | ||
| 41 | XKAY-00792 | Разъем | 5 | ||
| 42 | XKAY-00793 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 43 | XJBN-01115 | фильтр последний охранник | 1 | ||
| 44 | XKAY-00795 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 6 | XKAY-01420 | пружина (1,3) | 1 |
PORT 1,3
|
|
| 7 | XKAY-00436 | сиденье пружины (1,3) | 1 |
PORT 1,3
|
|
| 8 | XKAY-00058 | Стопор | 1 |
4SET
|
|
| 9 | XKAY-00052 | стержень толчок (1,3) | 1 |
PORT 1.3
|
|
| K | XKAY-01445 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K15 | XKAY-00054 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K16 | XKAY-01424 | уплотнение штока | 1 | ||
| N12 | XKAY-01443 | SPRING(2,4) | 1 |
PORT 2,4
|
|
| N13 | XKAY-01444 | Пружина сиденья | 1 |
PORT 2,4
|
|
| N23 | XKAY-01428 | обрабатывать в сборе LH | 1 | ||
| N23 | XKAY-01429 | HANDLE ASSY RH | 1 | ||
| N24 | XKAY-01430 | рукоятка | 1 | ||
| N26 | XKAY-01083 | BOOT | 1 | ||
| N4 | XKAY-00771 | Золотник | 1 | ||
| N5 | XKAY-00772 | Прокладка | 1 |
