REMOTE CONTROL LEVER (TYPE 1, #0184-) экскаватора гусеничного Hyundai R380LC-9
REMOTE CONTROL LEVER (TYPE 1, #0184-) экскаватора гусеничного Hyundai R380LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4151
Наименование:REMOTE CONTROL LEVER (TYPE 1, #0184-)
Версия:2014. 5.31 REV.14E

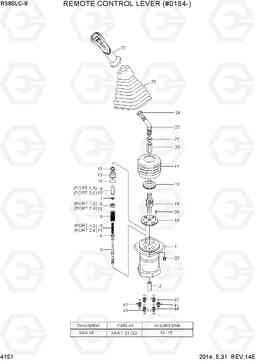

REMOTE CONTROL LEVER (TYPE 1, #0184-) R380LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31Q8-20030 | RCV югу сборе LH | 1 |
SHORT TYPE
|
|
| * | 31Q8-20031 | RCV югу сборе LH | 1 |
SHORT TYPE
|
|
| * | 31Q8-20040 | RCV югу сборе RH | 1 |
SHORT TYPE
|
|
| * | 31Q8-20041 | RCV югу сборе RH | 1 |
SHORT TYPE
|
|
| *-1 | 31Q8-21030 | RCV рычаг (LH) | 1 | ||
| *-1 | 31Q8-21031 | RCV рычаг (LH) | 1 | ||
| *-1 | 31Q8-21040 | RCV рычаг (RH) | 1 | ||
| *-1 | 31Q8-21041 | Джойстик управления правый | 1 | ||
| *-2 | XKAY-01709 | катушка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-2 | XKAY-01973 | катушка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-3 | XKAY-01918 | вилка комплект (1,3) | 2 |
PORT 1,3
|
|
| *-3 | XKAY-01974 | вилка комплект (2,4) | 2 |
PORT 2,4
|
|
| *-4 | XKAY-01718 | комплекта рукоятки LH | 1 | ||
| *-4 | XKAY-01719 | комплекта рукоятки RH | 1 | ||
| 1 | XKAY-01706 | CASE | 1 | ||
| 16 | XKAY-01716 | Пластина | 1 | ||
| 17 | XKAY-00786 | BOOT | 1 | ||
| 18 | XKAY-01717 | Совместное сборе | 1 | ||
| 19 | XKAY-01066 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 2 | XKAY-01708 | Втулка | 1 | ||
| 20 | XKAY-00047 | Гайка | 1 | ||
| 27 | XKAY-00074 | Втулка | 1 | ||
| 41 | XKAY-00792 | Разъем | 5 | ||
| 42 | XKAY-00793 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 43 | XJBN-01115 | фильтр последний охранник | 1 | ||
| 44 | XKAY-00795 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| K | XKAY-01723 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| KN14 | XKAY-00785 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| KN15 | XKAY-01715 | уплотнение штока | 1 | ||
| N10 | XKAY-01137 | стержень толчок (2,4) | 1 |
PORT 2,4
|
|
| N11 | XKAY-01443 | SPRING(2,4) | 1 |
PORT 2,4
|
|
| N12 | XKAY-01444 | Пружина сиденья | 1 |
PORT 2,4
|
|
| N13 | XKAY-01714 | Пробка (заглушка) | 1 | ||
| N21 | XKAY-00046 | Гайка | 1 | ||
| N22 | XKAY-01720 | обрабатывать в сборе LH | 1 | ||
| N22 | XKAY-01721 | HANDLE ASSY RH | 1 | ||
| N23 | XKAY-01722 | рукоятка | 1 | ||
| N24 | XKAY-00811 | Гайка | 1 | ||
| N25 | XKAY-01083 | BOOT | 1 | ||
| N26 | XKAY-00662 | Палец | 2 | ||
| N3 | XKAY-01711 | Золотник | 1 | ||
| N4 | XKAY-00772 | Прокладка | 1 | ||
| N5 | XKAY-01420 | пружина (1,3) | 1 |
PORT 1,3
|
|
| N6 | XKAY-00436 | сиденье пружины (1,3) | 1 |
PORT 1,3
|
|
| N7 | XKAY-00058 | Стопор | 1 |
4SET
|
|
| N8 | XKAY-00052 | стержень толчок (1,3) | 1 | ||
| N9 | XKAY-01749 | Пружина | 1 |
