ELECTRIC BOX экскаватора гусеничного Hyundai R370LC-7

Код подсистемы:2050

Наименование:ELECTRIC BOX

Версия:2011.11.30 REV.11L

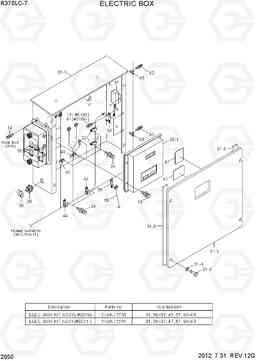

ELECTRIC BOX R370LC-7

Поз.	Код	Наименование	Кол	Прим.
15	S035-082026	Болт	4
19	S035-061526	Болт	7
19	S035-061526	Болт	2
22	S543-160002	Зажим трубки	2
24	S037-101556	Болт барашек / шестигранная шайба	7
31-1	21N8-00710	электрический ва окно	1
31-2	21N6-20152	пластины переднюю крышку	1
31-3	S017-100156	Болт с шестигранной головкой (под шестигранник)	5
31-4	S411-100006	Шайба пружинная	4
31-5	21N6-20180	коврик резиновый	2
32	21NA-32201	Контроллер (электронный блок управления двигателем, компьютер)	1
33	24L1-05100	Реле 5p	5
35	21N4-10441	Выключатель массы (главный)	1
36	21N4-10451	Наклейка главный выключатель	1
37	21E9-4018	многословный резистор	1
42	S543-240002	Зажим трубки	1
43	S543-200002	Зажим трубки	1
44	S543-260002	Зажим трубки	2
59	21E7-0612	соединительная пластина	1
K	21N8-17700	ELEC. BOX KIT ASSY	1
K	21N8-17701	ELEC. BOX KIT ASSY	1
K31	21N8-00701	электрический в сборе окно	1
K35	21L7-10500	Выключатель массы (главный)	1
K35	21LM-10501	Выключатель массы (главный)	1
K36	21LD-34180	Прокладка	1
K36	21N5-40370	Прокладка	1
K37	21Q4-20100	резистор в сборе	1
K47	21N8-00621	Наклейка управления Эмер	1
K57	21N8-40061	Наклейка реле	1
K58	21N8-40170	Удлинитель жгута проводов	1
K60	21E4-0011	Реле 4P	3
k60	22FV-24110	Реле	3
K61	S035-061526	Болт	5
K62	S037-102026	Болт	2
K63	S593-000902	клип жгут	2
N32-1	21N6-32112	Контроллер тело	1
