HYDRAULIC TANK(JEIL MCV) экскаватора гусеничного Hyundai R370LC-7

Код подсистемы:3025

Наименование:HYDRAULIC TANK(JEIL MCV)

Версия:2012. 8.31 REV.12H

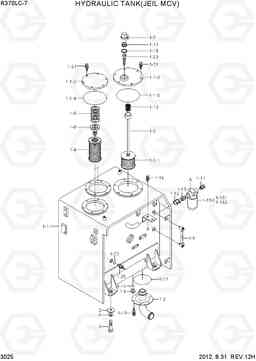

HYDRAULIC TANK(JEIL MCV) R370LC-7

Поз.	Код	Наименование	Кол	Прим.
1	@	HYD TANK ASSY	1
1-1	31NA-01210	HYD TANK SUB ASSY	1
1-1-1	31NA-01220	HYD TANK WA	1
1-1-1	31N4-01110	возвращения крышки	2
1-1-2	31N8-01280	COVER ASSY всасывания	1
1-1-3	S632-170001	Кольцо уплотнительное (О-кольцо)	2
1-1-4	S632-220001	Кольцо уплотнительное (О-кольцо)	1
1-10	E131-0594	Пружина	1
1-11	31N6-03100	Соединитель	1
1-12	E131-0671	Муфта соединительная	1
1-13	31E9-1051	Фиттинг	1
1-14	S631-018004	Кольцо уплотнительное (О-кольцо)	1
1-15	31E9-0084	FILTER-SPIN	1
1-151	31E9-0127	HEAD	1
1-152	31E9-0126	Элемент фильтра сливного, гидравлики	1
1-16	S037-102026	Болт	6
1-17	S632-150001	Кольцо уплотнительное (О-кольцо)	1
1-18	S602-065004	Кольцо	1
1-19	S037-103026	Болт	6
1-2	31N8-01271	всасывающая труба	1
1-20	21EN-40100	Отправитель температура	1
1-21	S037-102526	Болт	18
1-22	21EA-50260	упаковка температура SW	1
1-23	31EH-00090	Фильтр	1
1-3	31N8-01200	Масляный фильтр в сборе	1
1-3-1	E131-0214	Муфта	1
1-4	31E9-1019	Элемент фильтра возвратного, гидравлики	2
1-4	31N8-01511	Элемент фильтра	2
1-5	31E9-1020	с пружинным возвратом	2
1-6	P220-110104	Заглушка	1
1-7	31NA-00040	Сапун	1
1-71	31EH-00480	Муфта	1
1-8	E131-0256	перепускной клапан	2
1-9	E131-0473	Уровнемер	1
2	31N8-01300	Прокладка регулировочная	5
3	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
5	91E6-60200	Шайба	4
