- UPPER HYDRAULIC PIPING(BASE, JEIL MCV))

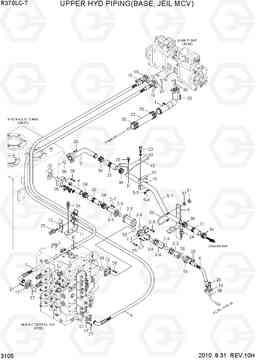

UPPER HYDRAULIC PIPING(BASE, JEIL MCV)) экскаватора гусеничного Hyundai R370LC-7
UPPER HYDRAULIC PIPING(BASE, JEIL MCV)) экскаватора гусеничного Hyundai R370LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3105
Наименование:UPPER HYDRAULIC PIPING(BASE, JEIL MCV))
Версия:2010. 8.31 REV.10H
UPPER HYDRAULIC PIPING(BASE, JEIL MCV)) R370LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | PILOT HYD PIPING | 1 | ||
| 1 | 31NA-11150 | в сборе Всасывающий трубопровод | 1 | ||
| 10 | 31NA-14190 | Пластина | 1 | ||
| 11 | 31NB-13070 | Кронштейн | 1 | ||
| 12 | 31NA-14200 | Корпус клапана | 1 | ||
| 13 | 31E7-01750 | зажим в сборе | 2 | ||
| 14 | 33NB-12360 | Зажим | 1 | ||
| 15 | 33NB-12410 | Зажим | 1 | ||
| 16 | P173-280108 | фланец гидрокси, сплит | 4 | ||
| 17 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 18 | P174-160115 | фланец раскол | 4 | ||
| 19 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2 | 31NA-14101 | PIPE SUB ASSY | 1 | ||
| 2-1 | 31NA-14110 | Трубка в сборе | 1 | ||
| 2-2 | 31NA-14120 | Трубка в сборе | 1 | ||
| 2-3 | 31NB-12060 | Трубка | 1 | ||
| 2-4 | 31ND-11120 | Клапан обратный, в сборе | 1 | ||
| 2-5 | 31ND-11130 | Клапан обратный, в сборе | 1 | ||
| 2-6 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 2-7 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 2-8 | S109-120906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31NB-13080 | Шланг | 1 | ||
| 21 | 31NB-13090 | Шланг | 2 | ||
| 22 | P760-101035 | Рукав высокого давления (РВД) | 1 | ||
| 23 | S017-16095D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S037-103026 | Болт | 4 | ||
| 25 | S037-123526 | Болт | 4 | ||
| 26 | S070-026163 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 28 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 29 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 3 | 31NA-14130 | Трубка в сборе | 1 | ||
| 30 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S205-10100B | Гайка | 2 | ||
| 32 | S403-10200B | Плоская шайба | 2 | ||
| 33 | S441-160006 | Шайба | 1 | ||
| 34 | S572-750006 | Зажим | 12 | ||
| 35 | 31N6-11190 | Зажим | 4 | ||
| 36 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 37 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 38 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 39 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31NA-14140 | Трубка в сборе | 1 | ||
| 5 | 31NA-13240 | Трубка в сборе | 1 | ||
| 6 | 31NA-13250 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31NA-13260 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31NA-13270 | Рукав высокого давления (РВД) | 1 | ||
| 9 | 31NA-11190 | Кронштейн | 1 |
