ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R380LC-9A
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R380LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3640
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:

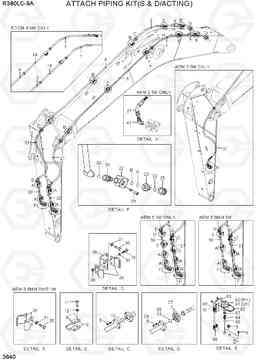

ATTACH PIPING KIT(S & D/ACTING) R380LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31QA-91310 | BOOM PIPING KIT | 1 |
STD, BM 6.5M
|
|
| *-1 | 31QA-91330 | BOOM PIPING KIT | 1 |
BM 6.15M
|
|
| *-1 | 31QA-91340 | BOOM PIPING KIT | 1 |
BM 8.6M
|
|
| *-2 | 31QA-91410 | рука трубопроводов комплект | 1 |
STD, AM 3.2M
|
|
| *-2 | 31QA-91430 | рука трубопроводов комплект | 1 |
AM 2.5M
|
|
| *-2 | 31QA-91440 | рука трубопроводов комплект | 1 |
AM 3.9M
|
|
| *-2 | 31QA-91450 | рука трубопроводов комплект | 1 |
AM 4.3M
|
|
| *-2 | 31QA-91460 | рука трубопроводов комплект | 1 |
AM 5.1M
|
|
| *-3 | 31Q8-90370 | Гидравлический аккумулятор | 1 | ||
| 1 | 31QA-91510 | Трубка | 1 |
STD, BM 6.5M
|
|
| 1 | 31QA-93510 | Трубка | 1 |
BM 6.15M
|
|
| 1 | 31QA-94510 | Трубка | 1 |
BM 8.6M
|
|
| 10 | 31ND-51001 | зажим в сборе | 20 | ||
| 11 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 12 | S411-160006 | Шайба пружинная | 20 | ||
| 13 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 14 | 31QA-94530 | Трубка | 2 |
BM 8.6M
|
|
| 2 | 31QA-91520 | Трубка | 1 |
STD, BM 6.5M
|
|
| 2 | 31QA-93520 | Трубка | 1 |
BM 6.15M
|
|
| 2 | 31QA-94520 | Трубка | 1 |
BM 8.6M
|
|
| 20 | 31Q9-91510 | Трубка | 2 |
STD, AM 3.2M
|
|
| 21 | P705-207344 | Шланг в сборе | 2 |
AM 3.2M
|
|
| 21 | P995-207343 | шланг в сборе FLG 90x0 | 2 |
AM 2.5M
|
|
| 21 | P705-207338 | Шланг в сборе | 2 |
AM 3.9M
|
|
| 21 | P705-207339 | Шланг в сборе | 2 |
AM 4.3M
|
|
| 21 | P705-207342 | Шланг в сборе | 2 |
AM 5.1M
|
|
| 22 | 31Q8-91551 | Клапан запорный (отсечной) | 2 | ||
| 23 | P010-110007 | Соединитель | 2 | ||
| 24 | 31Q8-91560 | Адаптер | 2 |
EXCEPT AM 2.5M
|
|
| 25 | P290-100107 | CAP | 2 | ||
| 26 | 31ND-51001 | зажим в сборе | 8 |
AM 3.2/2.5M
|
|
| 26 | 31ND-51001 | зажим в сборе | 12 |
AM 3.9/4.3M
|
|
| 26 | 31ND-51001 | зажим в сборе | 16 |
AM 5.1M
|
|
| 27 | P173-200106 | фланец гидрокси, сплит | 8 |
EXCEPT AM 2.5M
|
|
| 27 | P173-200106 | фланец гидрокси, сплит | 4 |
AM 2.5M
|
|
| 28 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 |
EXCEPT AM 2.5M
|
|
| 28 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 |
AM 2.5M
|
|
| 29 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 |
EXCEPT AM 2.5M
|
|
| 3 | 31QA-91530 | Трубка | 1 |
STD, BM 6.5M
|
|
| 3 | 31QA-93530 | Трубка | 1 |
BM 6.15M, 8.6M
|
|
| 30 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
STD, AM 3.2M
|
|
| 30 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 16 |
AM 3.9/4.3M
|
|
| 30 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 24 |
AM 5.1M
|
|
| 31 | S411-160006 | Шайба пружинная | 8 |
AM 3.2M
|
|
| 31 | S411-160006 | Шайба пружинная | 16 |
AM 3.9/4.3M
|
|
| 31 | S411-160006 | Шайба пружинная | 24 |
AM 5.1M
|
|
| 32 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 |
EXCEPT AM 2.5M
|
|
| 35 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 |
EXCEPT AM 2.5M
|
|
| 35 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 |
AM 2.5M
|
|
| 36 | 31QA-60400 | Трубка | 1 |
AM 3.9M
|
|
| 36 | 31QA-60320 | Трубка | 1 |
AM 4.3M
|
|
| 36 | 31QA-60380 | Трубка | 1 |
AM 5.1M
|
|
| 37 | 31QA-60410 | Трубка | 1 |
AM 3.9M
|
|
| 37 | 31QA-60330 | Трубка | 1 |
AM 4.3M
|
|
| 37 | 31QA-60390 | Трубка | 1 |
AM 5.1M
|
|
| 38 | 31QA-60340 | Кронштейн | 2 |
AM 3.9/4.3M
|
|
| 38 | 31QA-60340 | Кронштейн | 4 |
AM 5.1M
|
|
| 39 | S205-16100B | Гайка | 4 |
AM 3.9/4.3M
|
|
| 39 | S205-16100B | Гайка | 8 |
AM 5.1M
|
|
| 4 | 31QA-91540 | Трубка | 1 |
STD, BM 6.5M
|
|
| 4 | 31QA-93540 | Трубка | 1 |
BM 6.15M, 8.6M
|
|
| 41 | X530-110006 | Штуцер | 2 |
AM 3.2M
|
|
| 41 | X520-110006 | Штуцер 90 orfs | 2 |
AM 2.5M
|
|
| 5 | P220-110205 | Заглушка | 2 | ||
| 6 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 61 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 62 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 63 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 64 | 31Q8-91690 | Соединитель | 2 | ||
| 65 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 66 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 67 | 31Q8-91700 | Сальник | 2 | ||
| 68 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 69 | S205-10100B | Гайка | 8 | ||
| 7 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 70 | S403-10200B | Плоская шайба | 8 | ||
| 8 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 9 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| A | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
