Поворотный редуктор экскаватора гусеничного Hyundai R380LC-9A
Поворотный редуктор экскаватора гусеничного Hyundai R380LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING REDUCTION GEAR
Версия:2014. 7.31 REV.14G

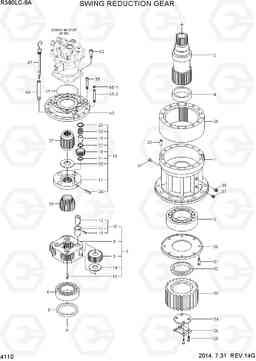

SWING REDUCTION GEAR R380LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 31QA-10141 | Поворотный редуктор | 1 | ||
| *-2 | 31QA-10142 | Поворотный редуктор | 1 | ||
| *-2 | 31QA-10141AR | Поворотный редуктор | 1 | ||
| 1 | XKAQ-00738 | CASING | 1 | ||
| 10 | XKAQ-00742 | PIN ASSY 2 | 4 | ||
| 11 | XKAQ-00254 | Палец | 1 | ||
| 13 | XKAQ-00165 | Палец | 1 | ||
| 14 | XKAQ-00156 | Шайба упорная | 4 | ||
| 15 | XKAQ-00050 | Палец | 4 | ||
| 16 | XKAQ-00412 | Водило в сборе 1 (первая передача) | 1 | ||
| 17 | XKAQ-00743 | CARRIER 1 | 1 | ||
| 18 | XKAQ-00414 | Шестерня планетарная (сателлит) 1 | 4 | ||
| 19 | XKAQ-00744 | Палец стальной | 4 | ||
| 2 | XKAQ-00739 | Вал приводной (ведущий) | 1 | ||
| 20 | XKAQ-00030 | Подшипник игольчатый | 4 | ||
| 21 | XKAQ-00417 | пластина 1 сторона | 4 | ||
| 22 | XKAQ-00416 | пластина 2 сторона | 4 | ||
| 23 | XKAQ-00041 | кольцо остановка | 4 | ||
| 24 | XKAQ-00048 | Палец | 1 | ||
| 25 | XKAQ-00260 | Кольцо упорное | 1 | ||
| 26 | XKAQ-00745 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 27 | XKAQ-00746 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 28 | XKAQ-00420 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 29 | XKAQ-00072 | контактный стук | 2 | ||
| 3 | XKAQ-00146 | Подшипник роликовый | 1 | ||
| 30 | XKAQ-00747 | заглушка | 1 | ||
| 31 | XKAQ-00148 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 32 | XKAQ-00748 | Вставка | 1 | ||
| 33 | XKAQ-00749 | Ведущая шестерня | 1 | ||
| 34 | XKAQ-00299 | плита замок | 1 | ||
| 35 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | XKAQ-00292 | Стопорная шайба (кольцо) | 2 | ||
| 37 | XKAQ-00274 | Пробка (заглушка) | 2 | ||
| 38 | XKAQ-00049 | Пробка (заглушка) | 1 | ||
| 39 | XKAQ-00259 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 4 | XKAQ-00171 | кольцевой проставки | 1 | ||
| 40 | XKAQ-00750 | Крышка | 1 | ||
| 40 | XKAQ-00982 | Крышка | 1 | ||
| 41 | XKAQ-00751 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 42 | XKAQ-00170 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | XKAQ-00066 | Пробка (заглушка) | 1 | ||
| 45 | XKAQ-00143 | воздух столба передышку | 1 | ||
| 45-1 | XKAQ-00324 | Крышка сапуна | 1 | ||
| 45-2 | XKAQ-00143 | воздух столба передышку | 1 | ||
| 46 | XKAQ-00167 | Датчик трубы | 1 | ||
| 47 | XKAQ-00166 | Брусок | 1 | ||
| 5 | XKAQ-00149 | Сальник | 1 | ||
| 6 | XKAQ-00027 | Подшипник роликовый | 1 | ||
| 7 | XKAQ-00263 | Водило в сборе 2 (вторая передача) | 1 |
NOT USED
|
|
| 7 | XKAQ-00264 | Водило в сборе 2 (вторая передача) | 1 | ||
| 8 | XKAQ-00740 | Водило (планетарной передачи) | 1 | ||
| 9 | XKAQ-00741 | Шестерня планетарная (сателлит) 2 | 4 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N12 | XKAQ-00255 | Втулка (2) | 1 |
