PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R380LC-9DM
PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R380LC-9DM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2013.11.30 REV.13L

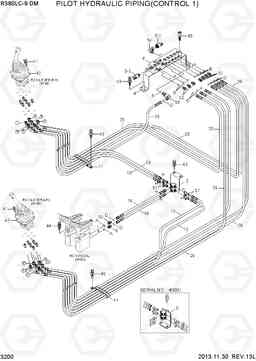

PILOT HYD PIPING(CONTROL 1) R380LC-9DM
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
11 | 31L7-10250 | Зажим трубки, Ins одного | 2 | ||
13 | P920-062023 | Шланг в сборе | 4 | ||
18 | X400-062020 | Шланг в сборе | 2 | ||
25 | X410-062070 | Шланг в сборе | 4 | ||
26 | X410-062060 | Шланг в сборе | 4 | ||
3 | 31Q8-20190 | Распределитель | 1 | ||
3 | 31Q8-20191 | Распределитель | 1 | ||
32 | X500-110002 | Разъем | 8 | ||
33 | X500-110011 | Разъем | 1 | ||
4 | 31Q8-20121 | Кронштейн | 1 | ||
41 | S035-063046 | Болт | 8 | ||
43 | S037-102526 | Болт | 8 | ||
44 | S037-103026 | Болт | 4 | ||
45 | S109-080756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
47 | 31M6-51061 | Шайба | 2 | ||
5-1 | 31Q4-40830 | Датчик давления | 1 |
ARM IN/OUT
|
|
5-2 | 31Q4-40830 | Датчик давления | 1 |
BOOM UP
|
|
54 | 31E5-11110 | Адаптер | 1 | ||
55 | 31N1-40130 | Колено 90, длинный, ORFS | 1 | ||
57 | X840-525152 | Переходник | 4 | ||
6 | 31Q9-20170 | клеммной | 1 | ||
8 | 31N6-25070 | фильтр последний охранник | 1 | ||
A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 |
