PILOT HYD PIPING(BASE 1) экскаватора гусеничного Hyundai R380LC-9DM
PILOT HYD PIPING(BASE 1) экскаватора гусеничного Hyundai R380LC-9DM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3230
Наименование:PILOT HYD PIPING(BASE 1)
Версия:2013.11.30 REV.13L

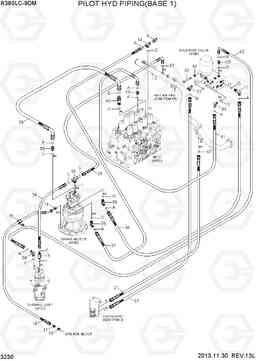

PILOT HYD PIPING(BASE 1) R380LC-9DM
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | 31N6-25110 | Колено 90, долго | 1 | ||
| 13 | 31N8-40190 | Соединитель | 1 | ||
| 14 | 31NA-22310 | Тройник тип филиал | 1 | ||
| 15 | S653-810002 | Масленка | 1 | ||
| 16 | 31Q6-20210 | Разъем | 1 | ||
| 17 | 31W5-70060 | Соединитель | 1 | ||
| 18 | P010-430011 | Соединитель | 1 | ||
| 19 | P850-042024 | шланг в сборе син 0x45 | 1 | ||
| 21 | P910-082059 | Шланг в сборе | 1 | ||
| 21 | P910-082055 | Шланг в сборе | 1 | ||
| 25 | P930-082018 | Шланг в сборе | 2 | ||
| 26 | P910-082022 | Шланг в сборе | 1 | ||
| 28 | 31QA-20220 | Рукав высокого давления (РВД) | 1 | ||
| 31 | X400-042024 | Шланг в сборе | 1 | ||
| 34 | X400-042060 | Шланг в сборе | 1 | ||
| 37 | P910-062108 | Шланг в сборе | 1 | ||
| 37 | P910-062104 | Шланг в сборе | 1 | ||
| 4 | 31Q4-40830 | Датчик давления | 1 |
ATTACH
|
|
| 41 | X420-042047 | Шланг в сборе | 1 | ||
| 42 | X420-042066 | Шланг в сборе | 1 | ||
| 42 | X420-042069 | Шланг в сборе | 1 | ||
| 45 | X500-110001 | Разъем | 1 | ||
| 49 | 31QA-20120 | Соединитель | 1 | ||
| 50 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 54 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 55 | X500-110006 | Разъем | 1 | ||
| 56 | X530-110001 | Штуцер | 2 | ||
| 60 | X810-085353 | Тройник б / тип, ORFS | 1 | ||
| 62 | S017-101156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 64 | S411-100006 | Шайба пружинная | 2 | ||
| 67 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 70 | 31Q6-50370 | Зажим | 1 | ||
| 72 | X820-065252 | Тройник | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| E | S621-021001 | О кольцо | 2 | ||
| F | S631-008004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| H | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| I | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| L | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
