DEMOLITION HYD PIPING(2/3) экскаватора гусеничного Hyundai R380LC-9DM
DEMOLITION HYD PIPING(2/3) экскаватора гусеничного Hyundai R380LC-9DM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3270
Наименование:DEMOLITION HYD PIPING(2/3)
Версия:2013.11.30 REV.13L

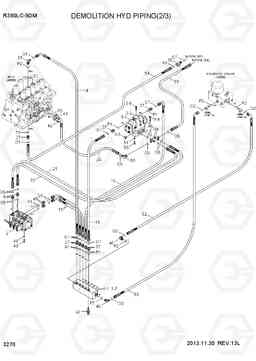

DEMOLITION HYD PIPING(2/3) R380LC-9DM
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QB-25140 | Челночный клапан | 1 | ||
| 1-1 | XKAL-00016 | Встроенный клапан в сборе | 5 | ||
| 1-2 | XKAL-00098 | Соленоид (электромагнитная катушка) | 5 | ||
| 1-3 | XKAL-00017 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 14 | P930-042045 | Шланг в сборе | 3 | ||
| 15 | P930-042015 | Шланг в сборе | 1 | ||
| 16 | P910-042008 | Шланг в сборе | 1 | ||
| 2 | 31QB-27110 | PROPORTIONAL VALVE | 1 | ||
| 21 | P910-122024 | Шланг в сборе | 1 | ||
| 22 | P910-126022 | Шланг в сборе | 1 | ||
| 23 | P910-162032 | Шланг в сборе | 1 | ||
| 24 | 31QA-27230 | Рукав высокого давления (РВД) | 1 | ||
| 27 | X500-110001 | Разъем | 8 | ||
| 29 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 29 | X810-065151 | Тройник б / тип, ORFS | 1 | ||
| 3 | 31QB-20010 | PILOT VALVE | 1 | ||
| 3-1 | XKAL-00099 | VALVE-DIRECTIONAL | 1 | ||
| 3-2 | XKAL-00100 | BLOCK-PILOT | 1 | ||
| 3-3 | XKAL-00101 | Пробка (заглушка) | 1 | ||
| 3-4 | XKAL-00102 | Болт | 5 | ||
| 3-5 | XKAL-00103 | Болт | 4 | ||
| 35 | X840-525152 | Переходник | 1 | ||
| 39 | X820-165554 | Тройник | 2 | ||
| 40 | X520-110002 | Штуцер 90 orfs | 2 | ||
| 42 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 43 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 45 | 31S7-00750 | Соединитель | 2 | ||
| 47 | S035-082526 | Болт | 2 | ||
| 47 | S017-080256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 48 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S403-08200B | Плоская шайба | 4 | ||
| 5 | 31S7-00350 | Разъем долго | 2 | ||
| 50 | S109-120256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S403-12200B | Плоская шайба | 4 | ||
| 52 | P930-062068 | Шланг в сборе | 1 | ||
| 53 | P930-062072 | Шланг в сборе | 1 | ||
| 54 | P910-042020 | Шланг в сборе | 1 | ||
| 55 | X500-110013 | Разъем | 1 | ||
| 59 | X850-555500 | Колено 90, поворотный, ORFS | 1 | ||
| O1 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| O2 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| O5 | S621-021001 | О кольцо | 7 | ||
| P1 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| P2 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| P5 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 |
