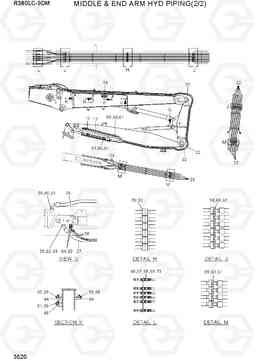

MIDDLE & END ARM HYD PIPING(2/2) экскаватора гусеничного Hyundai R380LC-9DM

Код подсистемы:3520

Наименование:MIDDLE & END ARM HYD PIPING(2/2)

Версия:

MIDDLE & END ARM HYD PIPING(2/2) R380LC-9DM

Поз.	Код	Наименование	Кол	Прим.
12	XKDA-00007	Трубка	2
17	XKDA-00012	Трубка	2
18	XKDA-00013	Трубка	2
22	XKDA-00016	HOSE(ST-ST)	6
23	XKDA-00017	HOSE(ST-ST)	4
24	XKDA-00018	HOSE(ST-90°)	2
26	XKDA-00020	HOSE(ST-90°)	1
27	XKDA-00021	HOSE(ST-45°)	1
32	XKDA-00026	HOSE(ST-ST)	2
38	XKDA-00031	HOSE(ST-45°)	2
44	XKDA-00036	Трубный зажим	8
45	XKDA-00037	Трубный зажим	4
48	XKDA-00040	Клапан запорный (отсечной)	6
51	XKDA-00043	Болт	4
55	XKDA-00047	Болт	8
56	XKDA-00048	Шайба пружинная	4
58	XKDA-00050	Шайба пружинная	8
59	XKDA-00051	Кольцо уплотнительное (О-кольцо)	40
60	XKDA-00052	FLANGE-SPLIT	64
61	XKDA-00053	Болт с шестигранной головкой (под шестигранник)	140
62	XKDA-00054	FLANGE-SPLIT	2
63	XKDA-00055	Болт с шестигранной головкой (под шестигранник)	4
64	XKDA-00056	Адаптер	2
65	XKDA-00057	Кольцо уплотнительное (О-кольцо)	2
67	XKDA-00059	Адаптер	6
68	XKDA-00060	ADAPTER-UNION	6
69	XKDA-00061	Кольцо уплотнительное (О-кольцо)	12
70	XKDA-00062	Кольцо уплотнительное (О-кольцо)	6
80	XKDA-00072	Кольцо уплотнительное (О-кольцо)	2
81	XKDA-00073	FLANGE-SPLIT	4
82	XKDA-00074	Болт с шестигранной головкой (под шестигранник)	24
