Каталог запчастей
-
Hyundai
-
R380LC-9DM
- Гидроцилиндр рукояти средний
Гидроцилиндр рукояти средний экскаватора гусеничного Hyundai R380LC-9DM
Гидроцилиндр рукояти средний экскаватора гусеничного Hyundai R380LC-9DM со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4190
Наименование:MIDDLE ARM CYLINDER
Версия:

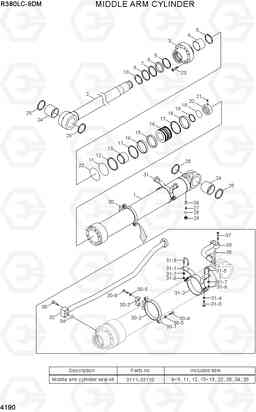

MIDDLE ARM CYLINDER R380LC-9DM
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31QA-50130 | Гидроцилиндр рукояти в сборе | 1 | ||
| *-1 | 31Y1-33600 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-33610 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-136000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-28130 | Кольцо | 1 | ||
| 14 | 31Y1-30510 | Поршень | 1 | ||
| 2 | 31Y1-33660 | Шток в сборе | 1 | ||
| 20 | 31YC-68070 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-220954 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 24 | 61QH-73620 | Втулка поршневого пальца | 2 | ||
| 25 | Y020-110000 | Пыльник | 4 | ||
| 26 | 31YC-2A020 | Клапан обратный | 1 | ||
| 27 | 31YC-99071 | винтовая пружина | 1 | ||
| 29 | P220-110103 | Заглушка | 1 | ||
| 3 | 31Y1-33691 | Сальник | 1 | ||
| 30 | 31Y1-22650 | Стяжной хомут | 1 | ||
| 30-1 | 31Y1-22660 | Хомут | 1 | ||
| 30-2 | 31YC-31260 | BAND | 1 | ||
| 30-3 | 31YC-37050 | Трубный зажим | 1 | ||
| 30-4 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 30-5 | S411-120002 | Шайба пружинная | 4 | ||
| 30-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | 31Y1-25090 | группа в сборе б | 1 | ||
| 31-1 | 31Y1-25100 | Группа югу сборе | 1 | ||
| 31-2 | 31Y1-25110 | Группа югу сборе | 1 | ||
| 31-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31-4 | S411-120002 | Шайба пружинная | 4 | ||
| 31-5 | S071-024330 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 31-6 | S201-101002 | Гайка | 4 | ||
| 31-7 | S411-100002 | Шайба пружинная | 4 | ||
| 32 | 31Y1-33700 | Трубка в сборе - R | 1 | ||
| 33 | 31Y1-18810 | Трубка в сборе (B) | 1 | ||
| 36 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S107-120654 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | S732-120050 | Втулка | 1 | ||
| 5 | Y191-127000 | Кольцо стопорное | 1 | ||
| K | 31Y1-33710 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-160004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-CG160 | Кольцо | 1 | ||
| K15 | Y420-170000 | Уплотнение | 1 | ||
| K16 | Y310-170203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-170102 | Пыльник | 2 | ||
| K18 | S632-095004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-095003 | Кольцо | 2 | ||
| K22 | 31YC-99H90 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K35 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | Y220-120113 | уплотнение штока | 1 | ||
| K7 | Y180-120020 | Кольцо | 1 | ||
| K8 | Y240-120012 | Кольцевой буфер | 1 | ||
| K9 | Y110-120011 | стеклоочиститель пыли | 1 |
