Гидроразводка (гидролинии) стрелы (8.6 м, 2 PCS ATT,стандартная) экскаватора гусеничного Hyundai R380LC-9MH

Код подсистемы:3500

Наименование:BOOM HYD PIPING(8.6M, 2 PCS ATT, STD)

Версия:

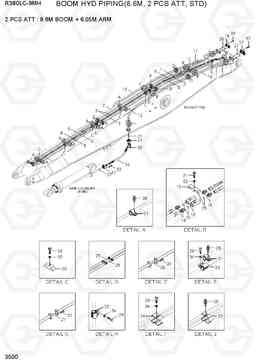

BOOM HYD PIPING(8.6M, 2 PCS ATT, STD) R380LC-9MH

Поз.	Код	Наименование	Кол	Прим.
1	36QA-58110	Трубка в сборе	1
10	36QA-58200	Трубка в сборе	1
11	36QA-58210	Трубка в сборе	1
12	36QA-58220	Трубка в сборе	1
13	36QA-58230	Трубка в сборе	1
14	P690-207428	Шланг в сборе	2
15	31Q8-57300	поток клапан Contorl	2
16	P173-160104	фланец гидрокси, сплит	4
17	P174-200106	фланец гидрокси, сплит	12
18	X500-430003	Разъем	4
19	31Q8-57260	зажим клапан	1
2	36QA-58120	Трубка в сборе	1
20	31M6-65100	Зажим	7
21	31E7-01711	зажим в сборе	24
22	31E7-01750	зажим в сборе	2
23	31ND-51001	зажим в сборе	12
24	31ND-51011	зажим в сборе	2
25	S621-014001	Кольцо уплотнительное (О-кольцо)	10
26	Y171-024004	Кольцо уплотнительное (О-кольцо)	6
27	Y171-027004	Кольцо уплотнительное (О-кольцо)	8
28	S017-100506	Болт с шестигранной головкой (под шестигранник)	8
29	S017-160506	Болт с шестигранной головкой (под шестигранник)	14
3	36QA-58130	Трубка в сборе	2
30	S109-100406	Болт с шестигранной головкой (под шестигранник)	8
31	S109-100506	Болт с шестигранной головкой (под шестигранник)	16
32	S109-120506	Болт с шестигранной головкой (под шестигранник)	32
33	S411-100006	Шайба пружинная	8
34	S411-160006	Шайба пружинная	14
35	S037-123526	Болт	26
4	36QA-58140	Трубка в сборе	1
5	36QA-58150	Трубка в сборе	1
6	36QA-58160	Трубка в сборе	2
7	36QA-58170	Трубка в сборе	2
8	36QA-58180	Трубка в сборе	1
9	36QA-58190	Трубка в сборе	1
