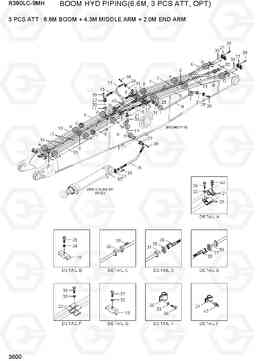

Гидроразводка (гидролинии) стрелы (6.6 м, 3 PCS ATT, OPT) экскаватора гусеничного Hyundai R380LC-9MH

Код подсистемы:3600

Наименование:BOOM HYD PIPING(6.6M, 3 PCS ATT, OPT)

Версия:

BOOM HYD PIPING(6.6M, 3 PCS ATT, OPT) R380LC-9MH

Поз.	Код	Наименование	Кол	Прим.
10	3BQA-51080	Трубка в сборе	2
11	3BQA-51090	Трубка в сборе	2
12	3BQA-51100	Трубка в сборе	2
13	3BQA-51110	Трубка в сборе	2
14	3BQA-51120	Трубка в сборе	2
15	P700-207410	Шланг в сборе	2
16	P700-207411	Шланг в сборе	2
17	P690-167417	Шланг в сборе	2
18	31NB-51310	зажим в сборе	2
19	3BQA-51010	Зажим	6
20	31ND-51001	зажим в сборе	20
21	31E7-01711	зажим в сборе	20
22	31ND-51011	зажим в сборе	8
27	P174-200106	фланец гидрокси, сплит	24
28	P173-160104	фланец гидрокси, сплит	12
30	Y171-027004	Кольцо уплотнительное (О-кольцо)	16
31	Y171-024004	Кольцо уплотнительное (О-кольцо)	6
32	S621-014001	Кольцо уплотнительное (О-кольцо)	6
33	S411-160006	Шайба пружинная	30
34	S411-100006	Шайба пружинная	6
35	S017-100506	Болт с шестигранной головкой (под шестигранник)	6
36	S017-16050D	Болт с шестигранной головкой (под шестигранник)	28
37	S017-16080D	Болт с шестигранной головкой (под шестигранник)	2
38	S109-100306	Болт с шестигранной головкой (под шестигранник)	24
39	S109-120506	Болт с шестигранной головкой (под шестигранник)	64
4	3BQA-51020	Трубка в сборе	1
40	P910-087017	Шланг в сборе	2
42	S037-123526	Болт	20
5	3BQA-51030	Трубка в сборе	1
6	3BQA-51040	Трубка в сборе	1
7	3BQA-51050	Трубка в сборе	1
8	3BQA-51060	Трубка в сборе	2
9	3BQA-51070	Трубка в сборе	2
