RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R380LC-9SH
RH ELECTRIC(CLUSTER TYPE 2) экскаватора гусеничного Hyundai R380LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:RH ELECTRIC(CLUSTER TYPE 2)
Версия:2013. 7.31 REV.13G

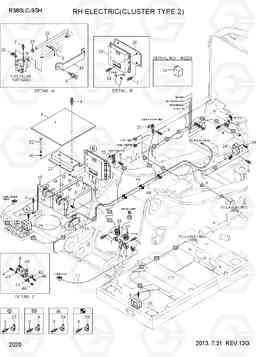

RH ELECTRIC(CLUSTER TYPE 2) R380LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | E125-1501 | Батарея аккумуляторная в сборе | 2 | ||
| 10 | 21N4-01130 | плита клип | 1 | ||
| 11 | 21Q8-16410 | Жгут проводов | 1 | ||
| 14 | 21E5-0003 | Реле батареи | 1 | ||
| 14 | 21QA-70010 | Реле батареи | 1 | ||
| 15 | 24L3-01120 | Кабель | 1 | ||
| 15 | 21EM-11000 | Кабель | 1 | ||
| 16 | 21QA-60030 | кабель (войлок ры стартер) | 1 | ||
| 17 | 21N8-10300 | кабель (войлок реле) | 1 | ||
| 17 | 21Q6-12400 | кабель (сланец (+) реле) | 1 | ||
| 17 | 21E2-60140 | Кабель | 1 | ||
| 18 | 21EA-00210 | Кабель | 1 | ||
| 18 | 21EN-10120 | Кабель | 1 | ||
| 19 | S035-083026 | Болт | 2 | ||
| 20 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 21 | 21Q8-42060 | Скобы для аккумуляторов | 1 | ||
| 22 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | 21Q8-21630 | сливной шланг | 1 | ||
| 24 | 21N4-46800 | зуммер назад | 1 | ||
| 24 | 21N4-56800 | зуммер назад | 1 | ||
| 25 | 21QB-60700 | Фара в сборе | 2 | ||
| 25-1 | S866-240650 | BULB | 1 |
NOT SHOWN
|
|
| 26 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 27 | 31L7-10200 | Зажим трубки | 9 | ||
| 29 | 21QA-32190 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 29 | 21QA-32191 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 30 | 21Q6-16310 | плита MCU | 1 | ||
| 31 | S520-032000 | Зажим | 1 | ||
| 33 | 31L7-10230 | зажим | 6 | ||
| 34 | S035-082026 | Болт | 3 | ||
| 37 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 38 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 39 | S035-081526 | Болт | 1 | ||
| 4 | S037-102026 | Болт | 7 | ||
| 4 | S037-102026 | Болт | 10 | ||
| 40 | 21EN-30570 | Плоская шайба | 2 | ||
| 41 | 21M9-01171 | выключатель, 60а | 1 | ||
| 42 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 43 | 21QB-20080 | плита зажим | 1 | ||
| 44 | 21QA-16101 | Электропроводка на раму | 1 | ||
| 44 | 21QA-16102 | Электропроводка на раму | 1 | ||
| 44-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 44-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 45 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 45 | 21Q6-14101 | Пластина | 1 | ||
| 46 | S141-040206 | Винт с потайной головкой | 4 | ||
| 46 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 49 | 31L7-10210 | модули зажим для труб | 1 | ||
| 5 | 21Q8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 5 | 21N8-42041 | Крышка аккумуляторной батареи | 1 | ||
| 6 | E127-3158 | Группа топливный насос | 1 | ||
| 7 | S035-082526 | Болт | 11 | ||
| 8 | S037-101526 | Болт | 33 | ||
| 9 | 31L7-10190 | Зажим трубки | 14 |
