Гидроцилиндр стрелы экскаватора гусеничного Hyundai R380LC-9SH
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R380LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER
Версия:2011.12.31 REV.11M

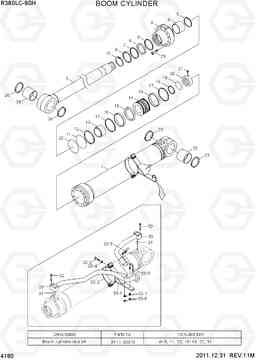

BOOM CYLINDER R380LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31QA-50111 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31QA-50121 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-33730 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-33740 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-126000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26105 | Кольцо | 1 | ||
| 14 | 31Y1-33090 | Поршень | 1 | ||
| 18 | S632-085004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 31Y1-33780 | Шток в сборе | 1 | ||
| 20 | 31YC-68060 | Гайка | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 23 | S109-220904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-97810 | Втулка поршневого пальца | 1 | ||
| 24 | 61QH-73620 | Втулка поршневого пальца | 1 | ||
| 25 | 61QH-96420 | Втулка поршневого пальца | 1 | ||
| 26 | Y020-110000 | Пыльник | 2 | ||
| 27 | Y000-100100 | Кольцо | 2 | ||
| 29 | 31Y1-33860 | Трубка в сборе - R | 1 | ||
| 3 | 31Y1-33820 | Сальник | 1 | ||
| 30 | 31Y1-36071 | Трубка в сборе (B), правая | 1 | ||
| 32 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | 31Y1-38040 | группа в сборе LH | 1 | ||
| 33 | 31Y1-38050 | группа в сборе RH | 1 | ||
| 33-1 | 31Y1-33840 | Хомут | 1 | ||
| 33-2 | 31YC-32340 | BAND | 1 | ||
| 33-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33-4 | S411-120002 | Шайба пружинная | 4 | ||
| 33-5 | S070-053442 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| 33-6 | S205-101002 | Гайка | 1 | ||
| 33-7 | S411-100002 | Шайба пружинная | 1 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 5 | Y191-117000 | Кольцо стопорное | 1 | ||
| K | 31Y1-33870 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-150004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP150 | Кольцо | 1 | ||
| K15 | Y420-160000 | Уплотнение | 1 | ||
| K16 | Y310-160203 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-160100 | Пыльник | 2 | ||
| K19 | 31YC-CG085 | Кольцо | 2 | ||
| K22 | 31YC-99H80 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K31 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-110013 | уплотнение штока | 1 | ||
| K7 | Y180-110020 | Кольцо | 1 | ||
| K8 | Y240-110012 | Кольцевой буфер | 1 | ||
| K9 | Y110-110011 | стеклоочиститель пыли | 1 |
