Цилиндр ковша экскаватора гусеничного Hyundai R380LC-9SH
Цилиндр ковша экскаватора гусеничного Hyundai R380LC-9SH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BUCKET CYLINDER
Версия:2012. 4.30 REV.12D

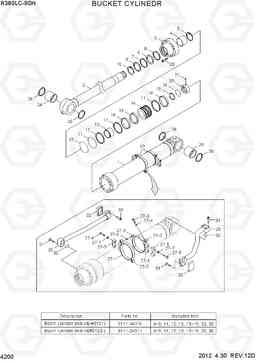

BUCKET CYLINDER R380LC-9SH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31QA-60110 | Гидроцилиндр ковша в сборе | 1 | ||
| * | 31QA-60111 | Гидроцилиндр ковша в сборе | 1 | ||
| *-1 | 31Y1-33880 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-33881 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-33890 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-121000 | Кольцо стопорное | 1 | ||
| 14 | 31Y1-33310 | Поршень | 1 | ||
| 14 | 31Y1-33311 | Поршень | 1 | ||
| 15 | Y420-150000 | Уплотнение | 1 | ||
| 2 | 31Y1-33930 | Шток в сборе | 1 | ||
| 2 | 31Y1-44510 | Шток в сборе | 1 | ||
| 21 | S114-100164 | Комплект винтов | 1 | ||
| 22 | S632-145004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S109-240904 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 24 | 61Q6-05600 | Втулка | 1 | ||
| 25 | 61Q6-97420 | Втулка поршневого пальца | 1 | ||
| 25 | 61QH-73220 | Втулка | 1 | ||
| 26 | Y020-090100 | Пыльник | 1 | ||
| 27 | 31Y1-33980 | Стяжной хомут | 2 | ||
| 27-1 | 31Y1-33990 | Хомут | 1 | ||
| 27-2 | 31YC-31420 | BAND | 1 | ||
| 27-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-4 | S411-120002 | Шайба пружинная | 2 | ||
| 27-5 | 31YC-37050 | Трубный зажим | 1 | ||
| 27-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27-7 | S411-120002 | Шайба пружинная | 2 | ||
| 28 | 31Y1-34000 | Трубка в сборе - R | 1 | ||
| 29 | 31Y1-22710 | Трубка в сборе (B) | 1 | ||
| 3 | 31Y1-33970 | Сальник | 1 | ||
| 31 | S107-120604 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 32 | 31YC-5A110 | чехол от пыли | 2 | ||
| 33 | S011-120152 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | S732-105040 | Втулка | 1 | ||
| 5 | Y191-112000 | Кольцо стопорное | 1 | ||
| K | 31Y1-34010 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-34011 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S631-140004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | 31YC-BP140 | Кольцо | 1 | ||
| K13 | 31YC-26090 | Кольцо | 1 | ||
| K16 | Y310-150003 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-150200 | Пыльник | 2 | ||
| K18 | S632-080004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-080003 | Кольцо | 2 | ||
| K20 | 31YC-68090 | Гайка | 1 | ||
| K20 | 31YC-68170 | Гайка | 1 | ||
| K30 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-105013 | уплотнение штока | 1 | ||
| K7 | Y180-105120 | Кольцо | 1 | ||
| K8 | Y240-105012 | Кольцевой буфер | 1 | ||
| K9 | Y110-105011 | стеклоочиститель пыли | 1 |
