RH ELECTRIC(ARCTIC, CLUSTER TYPE 1) экскаватора гусеничного Hyundai R390LC-9(INDIA)
RH ELECTRIC(ARCTIC, CLUSTER TYPE 1) экскаватора гусеничного Hyundai R390LC-9(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2030
Наименование:RH ELECTRIC(ARCTIC, CLUSTER TYPE 1)
Версия:2013. 7.31 REV.13G

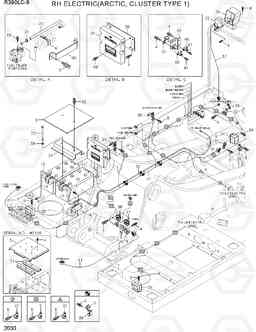

RH ELECTRIC(ARCTIC, CLUSTER TYPE 1) R390LC-9(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21L1-1012 | Батарея аккумуляторная | 2 | ||
| 10 | 21N4-01130 | плита клип | 1 | ||
| 11 | 21Q8-11150 | Жгут проводов | 1 | ||
| 14 | 21E5-0003 | Реле батареи | 1 | ||
| 14 | 21QA-70010 | Реле батареи | 1 | ||
| 15 | 21QA-43110 | Кабель | 1 | ||
| 16 | 21Q8-43140 | кабель (реле стартера) | 1 | ||
| 17 | 21Q8-43120 | кабель (сланец (+) реле) | 1 | ||
| 18 | 21Q8-43130 | Кабель | 1 | ||
| 19 | S035-083026 | Болт | 2 | ||
| 20 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 21 | 21NB-10150 | Скобы для аккумуляторов | 2 | ||
| 21 | 21Q8-42160 | Скобы для аккумуляторов | 1 | ||
| 22 | S017-102656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S017-102406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 23 | 21Q8-21630 | сливной шланг | 1 | ||
| 24 | 21N4-46800 | зуммер назад | 1 | ||
| 25 | 21QB-60700 | Фара в сборе | 2 | ||
| 25-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 26 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 27 | 31L7-10200 | Зажим трубки | 8 | ||
| 29 | 21QA-32130 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 29 | 21QA-32131 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 30 | 21Q6-14900 | плита MCU | 1 | ||
| 31 | S520-032000 | Зажим | 1 | ||
| 33 | 31L7-10230 | зажим | 6 | ||
| 36 | S593-000802 | клип жгут | 1 | ||
| 37 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 38 | 21N5-10061 | Звуковой сигнал | 1 | ||
| 39 | S035-081526 | Болт | 2 | ||
| 4 | S037-102026 | Болт | 9 | ||
| 4 | S037-102026 | Болт | 13 | ||
| 4 | S037-102026 | Болт | 9 | ||
| 40 | 21QB-20080 | плита зажим | 1 | ||
| 41 | 21QA-14300 | Электропроводка на раму | 1 | ||
| 41 | 21QA-14301 | Электропроводка на раму | 1 | ||
| 41-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 41-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 44 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 44 | 21Q6-14101 | Пластина | 1 | ||
| 46 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 47 | S141-040206 | Винт с потайной головкой | 4 | ||
| 47 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 49 | S035-084026 | Болт | 4 | ||
| 5 | 21QB-21020 | Крышка аккумуляторной батареи | 1 | ||
| 5 | 21N8-42140 | Крышка аккумуляторной батареи | 1 | ||
| 52 | 21M9-01171 | выключатель, 60а | 1 | ||
| 53 | 31L7-10210 | модули зажим для труб | 1 | ||
| 54 | S403-10200B | Плоская шайба | 2 | ||
| 55 | S037-102526 | Болт | 2 | ||
| 56 | 21Q4-47020 | охранять подсветки | 1 | ||
| 57 | 21Q8-11140 | Удлинитель жгута проводов | 1 | ||
| 6 | E127-3158 | Группа топливный насос | 1 | ||
| 7 | S035-082526 | Болт | 10 | ||
| 8 | S037-101526 | Болт | 33 | ||
| 9 | 31L7-10190 | Зажим трубки | 18 |
